HIOKI IM3590

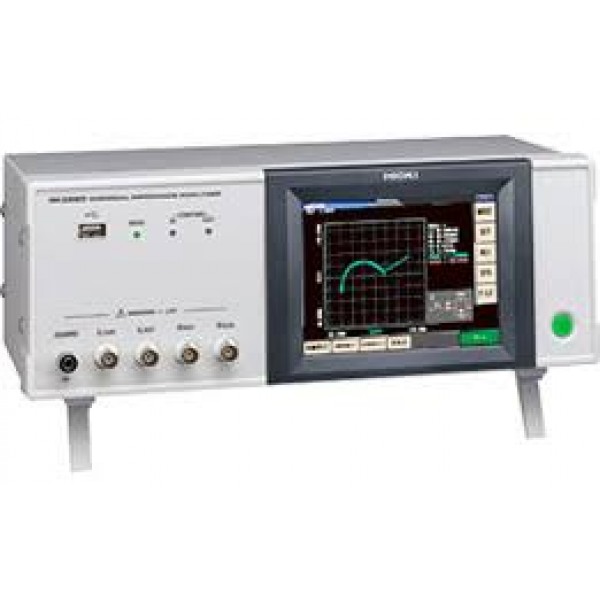

HIOKI IM3590 CHEMICAL IMPEDANCE ANALYZER

Der IM3590 von HIOKI ist ein chemischer Impedanz-Analysator für die Analyse

elektrochemischer Bauelemente und Energiespeicher wie Batteriezellen oder

elektrochemische Doppelschichtkondensatoren (EDLC). Er kombiniert breitbandige

Frequenz-Sweep-Messungen von 1 mHz bis 200 kHz mit integrierter Ersatzschaltbildanalyse

und unterstützt damit eine detaillierte Impedanzcharakterisierung elektrochemischer

Systeme.

Batteriemodus

Ein spezieller Batteriemodus ermöglicht die direkte Durchführung elektrochemischer

Impedanzmessungen an Batteriezellen. In diesem Modus legt das Gerät automatisch einen

DC-Bias an, der an die jeweilige Zellspannung angepasst wird, und stellt damit die für die

Impedanzanalyse erforderlichen elektrochemischen Arbeitspunkte bereit.

Damit lassen sich frequenzabhängig Parameter wie Ladungsübertragungswiderstand,

Ionenleitfähigkeit und Diffusionsverhalten unter praxisnahen Betriebsbedingungen

analysieren. Der IM3590 unterstützt elektrochemische Impedanzmessungen im

Impedanzbereich von etwa 100 mO bis 10 O und eignet sich damit insbesondere für die

Analyse von Batteriezellen mit Innenwiderständen ab etwa 10 mO.

Frequenz-Sweep und Ersatzschaltbildanalyse

Der IM3590 unterstützt Frequenz-Sweep-Messungen über den gesamten Messbereich von 1

mHz bis 200 kHz mit bis zu 800 frei konfigurierbaren Frequenzpunkten. Dies ermöglicht eine

detaillierte frequenzabhängige Impedanzanalyse und bildet die Grundlage für Nyquist- und

Bode-Darstellungen elektrochemischer Systeme.

Für die Modellierung elektrochemischer Prozesse stellt das Gerät mehrere elektrochemische

Ersatzschaltmodelle zur Verfügung, darunter unipolare und polare Konfigurationen sowie

klassische LCR-Modelle. Auf Basis der Sweep-Daten lassen sich Parameter wie

Elektrolytwiderstand, Ladungsübertragungswiderstand, Doppelschichtkapazität, konstante

Phasenelemente und Induktivitäten direkt bestimmen.

Messparameter und Automatisierung

Für Frequenz-Sweep-Messungen und Ersatzschaltbildanalysen erreicht der IM3590 je nach

Messfrequenz Messzeiten bis zu 2 ms bei einer Grundgenauigkeit von ±0,05 %.

Prüfsignalspannung und -strom lassen sich im Bereich von 5 mV bis 5 V beziehungsweise

10 µA bis 100 mA einstellen. In Kombination mit dem optionalen 9478 Mantel-

Temperaturfühler unterstützt das Gerät temperaturabhängige Impedanzmessungen, sodass

Impedanzverläufe und die aus der Ersatzschaltbildanalyse abgeleiteten Parameter in

Abhängigkeit von der Temperatur ausgewertet werden können.

Comparator- und BIN-Funktionen ermöglichen eine automatisierte Gut-Schlecht-Bewertung,

beispielsweise für Wareneingangsprüfungen oder Screening-Prozesse. Als Schnittstellen

stehen USB serienmäßig sowie optional LAN, RS-232C und GP-IB zur Verfügung. Das 5,7

Zoll große Farb-Touchdisplay erlaubt eine übersichtliche Darstellung von Messparametern,

Kurven und Analyseergebnissen. Entwickelt und gefertigt in Japan, ist der IM3590 für

reproduzierbare Messergebnisse und einen stabilen Langzeitbetrieb im Labor- und

Entwicklungsumfeld ausgelegt.

Wesentliche Merkmale des HIOKI IM3590:

• Grundgenauigkeit von ±0,05%
• Breiter Bereich der Signalquelle von 1 mHz bis 200 kHz unterstützt Messungen des Ionenverhaltens und der Lösungsbeständigkeit
• Kontinuierliche Messung und Hochgeschwindigkeitsprüfung von LCR- und Sweep-Messungen mit einem einzigen Gerät
• Messung der Innenimpedanz von Batterien im Leerlauf
• Führen Sie Hochgeschwindigkeits-Sweep-Messungen in nur 2 ms durch
• Messung der LCR-Impedanz für Cole-Cole-Plots und Äquivalenzschaltungsanalysen von elektrochemischen Komponenten und Materialien Lieferumfang: Chemischer Impedanz Analysator, Netzkabel, Handbuch, Software-CD

Lieferumfang: HIOKI IM3590 Chemischer Impedanz Analysator, Netzkabel, Bedienungshandbuch, Software-CD

Zugehörige Produkte

- BT4560-50 Batterie-Impedanzmessgerät

- BT4560-60 Batterie-Impedanzmessgerät

- IM3570 Impedanz-Analysator

- IM3533 LCR-Meter

- 9140-10 4-Pol-Messkabel

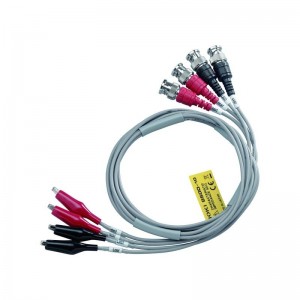

- 9500-10 4-Pol- Messkabel

- L2000 4-Pol Messkabel

- L2001 Pinzettenmesskabel

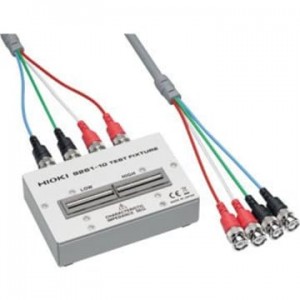

- 9261-10 Messadapter

- 9262 Messadapter

- 9263 SMD Messadapter

- IM9100 SMD Messadapter

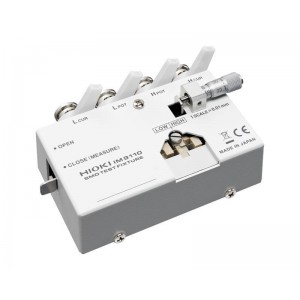

- IM9110 SMD Messadapter

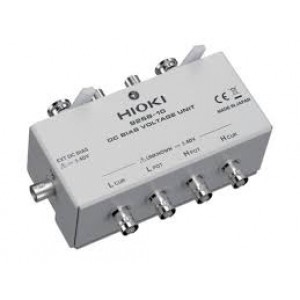

- 9268-10 DC-Bias Spannungs Adapter

- 9269-10 DC-Bias Strom Adapter

- 9478 Mantel-Temperaturfühler

- Z3000 GP-IB-Schnittstelle

- Z3001 RS-232C-Schnittstelle

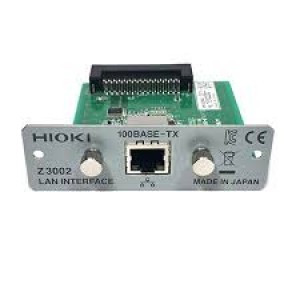

- Z3002 LAN-Schnittstelle
