HIOKI IM3536

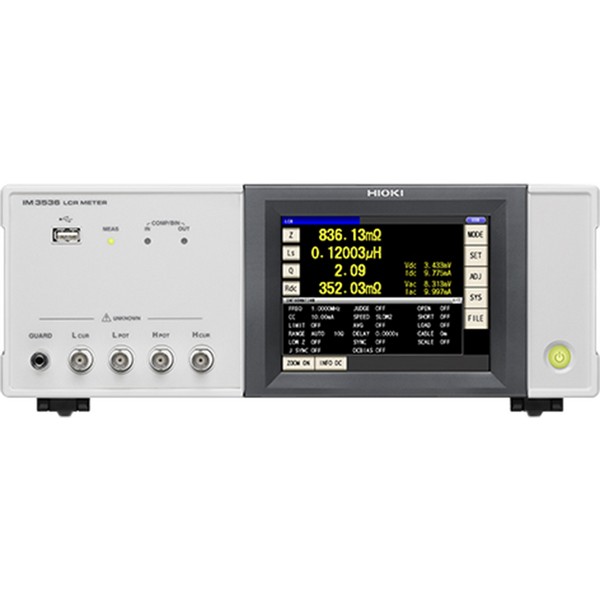

HIOKI IM3536 LCR METER

Das Hioki IM3536 ist ein leistungsfähiges LCR-Tischmessgerät mit großem

Frequenzbereich, hoher Messgeschwindigkeit und intuitiver Bedienung. Es deckt Messungen

von DC und 4 Hz bis 8 MHz ab und eignet sich damit für ein breites Spektrum an

Anwendungen – von niederfrequenten induktiven Bauteilen bis hin zu kapazitiven

Komponenten, die im MHz-Bereich charakterisiert werden. Das große kapazitive Touch-

Display erleichtert die Bedienung auch bei komplexen Testaufbauten, während der Fast-

Mode Messungen mit einer Geschwindigkeit von bis zu 1 ms pro Messpunkt ermöglicht.

Mit einer Grundgenauigkeit von ±0,05 % bei Impedanz, ±0,03° bei Phase und einem

garantierten Genauigkeitsbereich von 1 mO bis 200 MO liefert das IM3536 präzise und

reproduzierbare Ergebnisse für eine Vielzahl von Bauteilen, darunter Kondensatoren,

Induktivitäten, Widerstände, Spulen und Transformatoren. Seine besonders hohe

Reproduzierbarkeit macht es ideal für die Messung des ESR von Elektrolytkondensatoren

sowie für die Impedanzprüfung von Drosseln in Stromversorgungen, bei denen stabile

Frequenzcharakteristika entscheidend sind.

Frequenzbereich von 4 Hz bis 8 MHz

Das IM3536 stellt vielfältige Einstellmöglichkeiten für die Messung bereit: Frequenzen von

DC und 4 Hz bis 8 MHz, Prüfsignalspannungen von 10 mV bis 5 Vrms sowie Prüfströme von

10 µA bis 100 mArms. Diese Flexibilität ermöglicht die Erfassung von Resonanzpunkten bei

Spulen sowie die Charakterisierung von Bauteilen, deren Eigenschaften vom Signalpegel

abhängen. So lassen sich praxisgerechte Messungen unter anwendungsspezifischen

Bedingungen durchführen.

Messungen mit DC-Bias werden mit einer internen Quelle bis 2,5 V unterstützt,

beispielsweise für Kondensatormessungen. Optionale externe Einheiten erweitern den

Bereich für Anwendungen mit höheren Spannungen oder Strömen. Diese Möglichkeit erlaubt

Messungen unter realistischen Betriebsbedingungen und nach gängigen Industriestandards.

Darüber hinaus kann das Gerät Materialparameter wie die Leitfähigkeit und die

Dielektrizitätskonstante berechnen, sofern die Geometrie der Probe angegeben wird. Damit

geht der Einsatzbereich über klassische LCR-Messungen hinaus.

Ideal für Produktionsumgebungen

Das IM3536 verfügt über Comparator- und BIN-Funktionen sowie industrielle Schnittstellen

wie LAN, GP-IB, RS-232C und eine Handler-I/O-Schnittstelle, die vielfältige Möglichkeiten

zur Einbindung in automatisierte Fertigungsprozesse bieten. Über die Handler-I/O-

Schnittstelle werden Steuersignale für externe Anlagen bereitgestellt, darunter Comparator-

Ausgänge und BCD-codierte Messwerte zur Kategorisierung und Sortierung. Der eingebaute

Restladungsschutz sorgt dafür, dass versehentlich angeschlossene, noch geladene

Kondensatoren keine Messfehler verursachen oder das Gerät beschädigen. Neben der AC-

Impedanz kann das IM3536 auch den Gleichstromwiderstand messen, sodass beide

Parameter innerhalb einer einzigen Messsequenz zur Verfügung stehen.

Im Labor zu Hause

Für den Einsatz im Labor verfügt das IM3536 über eine USB-Schnittstelle zur einfachen PC-

Anbindung. Die mitgelieferte Software unterstützt Frequenz-, Spannungs- und Stromsweeps,

und Messdaten können direkt in Microsoft Excel oder als CSV-Dateien gespeichert werden.

Durch das große Touchdisplay sowie die Vielzahl der Messkabel und Prüfadapter ist das

Gerät für die unterschiedlichsten Bauteiltypen und Prüflinge in F&E- und QS-Laboren

geeignet.

Mehrere Zusatzfunktionen sorgen auch unter anspruchsvollen Bedingungen für stabile

Messergebnisse. Im Low-Z-High-Accuracy-Modus wird der Ausgangswiderstand auf 10 O

gesetzt, sodass höhere Testströme möglich sind. Das ist ideal für die ESR-Messung von

Elektrolytkondensatoren oder die Induktivitätsmessung bei niederinduktiven Bauteilen. Die

Wellenform-Mittelungsfunktion ermöglicht es, die Anzahl der Wellenformen pro

Frequenzband festzulegen, wodurch Rauschen reduziert und konsistentere Ergebnisse

erzielt werden. Zusätzlich kann eine Kontakttestfunktion mit einstellbaren Schwellwerten

aktiviert werden, mit der sichergestellt wird, dass der Prüfling korrekt kontaktiert ist. Diese

Funktion ist vor allem in automatisierten Setups wichtig, verhindert aber auch bei manuellen

Tests unnötige Messläufe.

Wesentliche Merkmale des HIOKI IM3536:

• Grundgenauigkeit: Z: ±0.05%, ?: ±0.03°
• Hochgeschwindigkeitsmessung von 1 ms (schnellste Zeit)
• Garantierte Genauigkeitsbereich von 1 mO bis 200 MO
• Prüfsignalpegel: 5 mV bis 5 V, 10 µA bis 100 mA

• DC-Bias-Funktion: Messung unter Bedingungen, die den tatsächlichen Gebrauch

  simulieren oder nach Industriestandards

Applikationen

- Schnelle Prüfung von Kondensatoren, Induktivitäten, Widerständen und Wickelgütern

  in Produktion und Entwicklung

- Wareneingangsprüfung passiver Bauelemente sowie automatisierte Pass/Fail-

  Prüfung in der Fertigung

- Charakterisierung von Spulen, Transformatoren und anderen Wickelgütern in der

  Produktentwicklung

- Bauteilcharakterisierung zur Unterstützung von Analogschaltungsdesign und -

  abstimmung

- Filterentwicklung und Stresstests spannungsabhängiger Bauteile

Lieferumfang: HIOKI IM3536 LCR METER, Netzkabel, Bedienungshandbuch

https://www.hioki.com/euro-en/products/lcr-meters/10-mhz/id_6057

Zugehörige Produkte

- SA2634-KIT Slurry-Analysesystem

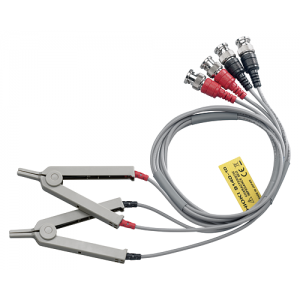

- 9140-10 4-Pol-Messkabel

- 9500-10 4-Pol- Messkabel

- 9151-02 GP-IB-Verbindungskabel

- 9261-10 Messadapter

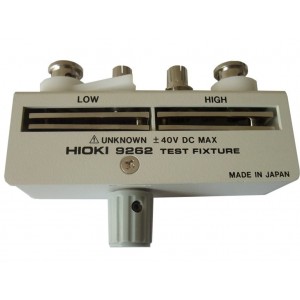

- 9262 Messadapter

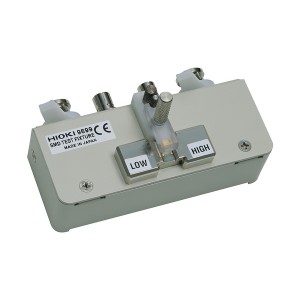

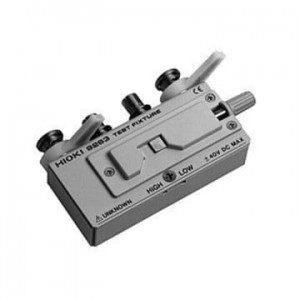

- 9263 SMD Messadapter

- 9268-10 DC-Bias Spannungs Adapter

- 9269-10 DC-Bias Strom Adapter

- 9637 RS-232C Verbindungskabel

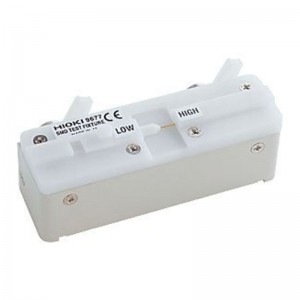

- 9677 SMD Messadapter

- 9699 SMD Messadapter

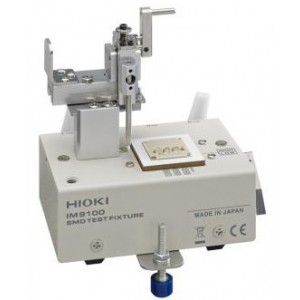

- IM9100 SMD Messadapter

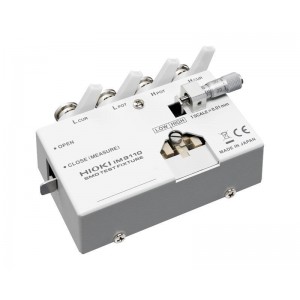

- IM9110 SMD Messadapter

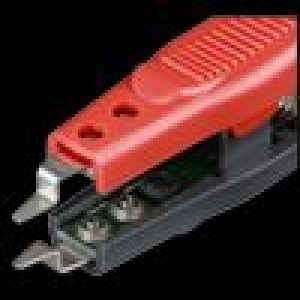

- IM9901 Kontaktspitzen

- IM9902 Kontaktspitzen

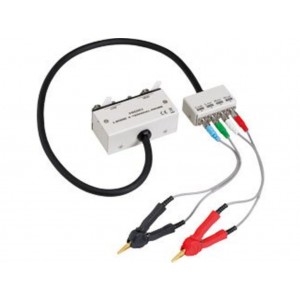

- L2000 4-Pol Messkabel

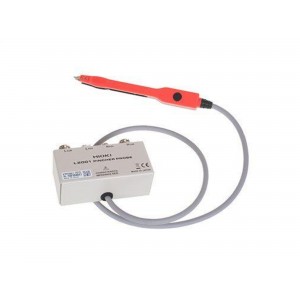

- L2001 Pinzettenmesskabel
