HIOKI U8554

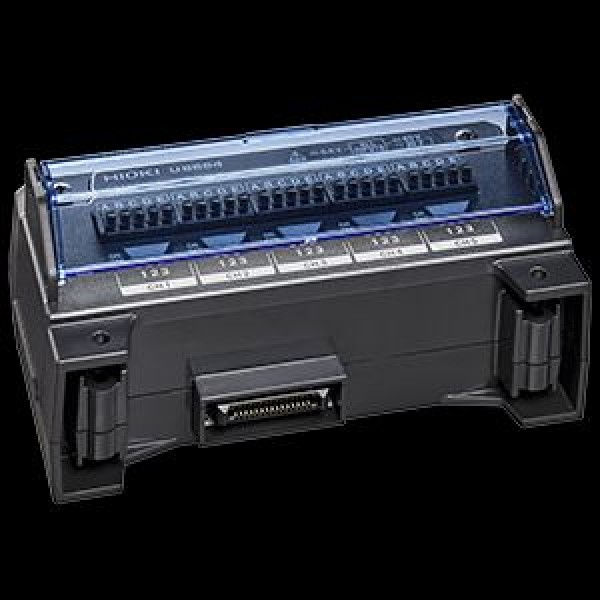

HIOKI U8554 Modul für Dehnmessstreifen

Das U8554 Modul für Dehnmessstreifen ist ein 5-Kanal-Einsteckmodul für die Datenlogger-

Serie LR8450. Bis zu vier U8554-Module können an einen einzelnen Datenlogger LR8450

oder LR8450-01 angeschlossen werden, so dass der Benutzer Dehnungsdaten von bis zu

20 Kanälen in einem einzigen Gerät aufzeichnen kann.

Dieses Modul unterstützt die Messung von Dehnungen mit Hilfe von Dehnungsmessstreifen

oder Dehnungsmessstreifen-Aufnehmern. Die Eingangssignale werden über einen

Federzug-Klemmenblock mit dem Modul verbunden, der eine schnelle und sichere,

vibrationsfeste Verbindung ermöglicht. Das Modul ermöglicht die Messung von Dehnung mit

einer Viertelbrücke. Für Anwendungen, die höhere Genauigkeiten erfordern, können die

Halb- oder Vollbrücke verwendet werden. Das Modul U8554 bietet ein schnelles

Aktualisierungsintervall von 1 ms für alle 5 Kanäle gleichzeitig, wodurch es sich ideal für

dynamische und Hochgeschwindigkeitsanwendungen eignet.

Mit einer 16-Bit-A/D-Auflösung bietet das U8554 eine hochpräzise Datenerfassung. Das

Modul bietet acht Messbereiche für Dehnung, von ±1000 µ? bis ±200 000 µ?, und

gewährleistet so genaue Messwerte für eine Vielzahl von Anwendungen. Darüber hinaus

kann das Modul für die Messung von Spannungen verwendet werden und bietet Bereiche

von 1 mV bis 200 mV.

Wesentliche Merkmale des HIOKI U8854-Modul:

• 5 Eingänge für Dehnmessstreifen

• 1 ms Aktualisierungsintervall

• A/D-Auflösung: 16 Bit

• Viertel-/Halb-/Vollbrücke



Applikationen

- Dauerhaftigkeits- und Leistungstests durch Bewertung der Belastung und Dehnung

  von Fahrzeugkomponenten unter verschiedenen Lastbedingungen

- Analyse der mechanischen Eigenschaften von Werkstoffen durch Messung der

  Dehnung bei Zug-, Druck- oder Ermüdungsversuchen

- Sicherheits- und Konformitätsprüfungen durch Bewertung der Dehnung von

  Flugzeugstrukturen und -komponenten

- Fehlervermeidung und Wartungsvorhersage durch Überwachung der Dehnung in

  Maschinen und Geräten

Lieferumfang: U8554 Modul für Dehnmessstreifen, Bedienungsanleitung, Montageschrauben

https://www.hioki.com/euro-en/products/multichannel-data-loggers/multichannel/id_6833

Zugehörige Produkte

- LR8450 Datenlogger

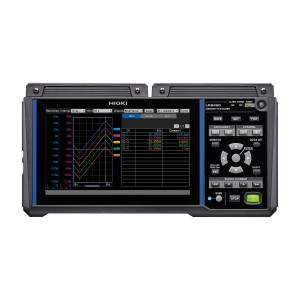

- LR8450-01 WLAN-fähiger Datenlogger
