HIOKI U8551

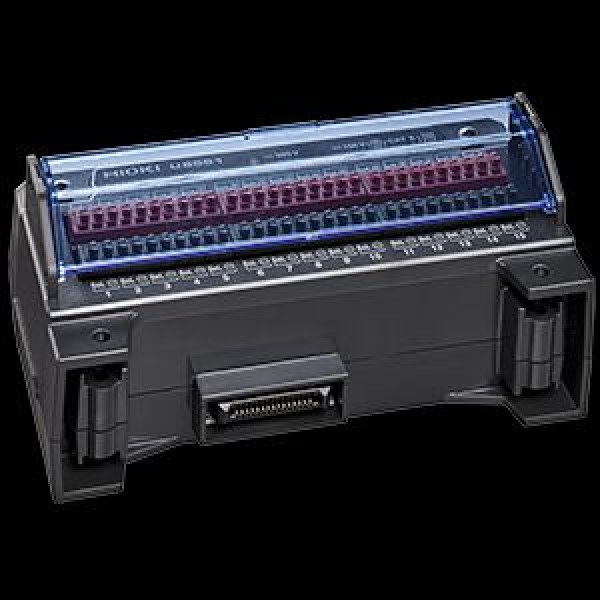

HIOKI U8551 Universalmodul

Das U8551 Universalmodul ist ein 15-Kanal-Steckmodul für die Datenlogger-Serie LR8450.

Bis zu vier U8551-Module können an einen einzelnen Datenlogger vom Typ LR8450 oder

LR8450-01 angeschlossen werden, wodurch die Datenerfassung von bis zu 60 Kanälen mit

einem einzigen Gerät ermöglicht wird.

Dieses Modul unterstützt präzise Gleichspannungsmessungen mit einer direkten

Eingangskapazität von bis zu 100 V. Die Eingangssignale werden über einen Federzug-

Klemmenblock mit dem Modul verbunden, der eine schnelle und sichere, vibrationsfeste

Verbindung ermöglicht. Die 300-V-Isolation gegen Erde und zwischen den Kanälen

gewährleistet einen sicheren und zuverlässigen Betrieb.

Darüber hinaus kann das U8551 Widerstandsmessungen durchführen. Vierleitermessungen

sind in vier wählbaren Messbereichen (10 O, 20 O, 100 O und 200 O) mit einer Genauigkeit

von 0,1 % verfügbar und sorgen so für hochpräzise Messergebnisse in verschiedenen

Anwendungen.

Das U8551 kann außerdem Temperaturen mithilfe von Thermoelementen oder RTDs

(Widerstandstemperaturdetektoren) der Typen Pt100, Pt1000 und JPt100 messen.

Unterstützte Thermoelementtypen sind K, J, E, T, N, R, S, B und C. Zudem kann das Modul

Feuchtigkeit erfassen, was es ideal für vielseitige Anwendungen von der

Umweltüberwachung bis hin zur Bewertung von Materialeigenschaften macht.

Die Kompatibilität mit verschiedenen Thermoelement- und RTD-Typen sorgt für Flexibilität

bei unterschiedlichen thermischen Analyseaufgaben in Forschungs-, Industrie- und

Umweltanwendungen. Jeder Kanal kann individuell konfiguriert werden, sodass Nutzer ihre

Setups an spezifische Prüfanforderungen anpassen können.

Mit einem schnellen Aktualisierungsintervall von 10 ms und einer 16-Bit-A/D-Auflösung

ermöglicht das U8551 hochpräzise Datenerfassung. Das Modul bietet neun Messbereiche

von ±10 mV bis ±100 V und gewährleistet dabei genaue Messungen in einer Vielzahl von

Anwendungen. Zur Messung von 4-20 mA Signalen kann ein 250-O-Shunt-Widerstand mit

dem 1-5 V Bereich verwendet werden, was die Vielseitigkeit des Moduls noch weiter erhöht.

Wesentliche Merkmale des HIOKI U8551:

• 15 Eingänge für DC-Spannung, Temperatur, Feuchte und Widerstand

• Unterstützt Thermoelemente und RTDs

• 10 ms Aktualisierungsintervall

• A/D-Auflösung: 16 Bit

• Spannung: 9 Messbereiche, von ±10 mV bis ±100 V sowie für 4-20-mA-Signale

•

Applikationen

- Analyse von Temperaturschwankungen in EV-Komponenten oder Motoren

- Messung von Luftfeuchtigkeit und Temperatur in Laboren oder Lagerstätten

- Überwachung von Spannungsfluktuationen und Temperaturentwicklung in Maschinen

- Präzise Temperaturüberwachung in industriellen Prozessen mit RTDs

  (Widerstandsthermometern)

- Bewertung von Materialeigenschaften und Bauteilintegrität

Lieferumfang: U8551 Universalmodul, Bedienungsanleitung, Montageschrauben
