HIOKI U8550

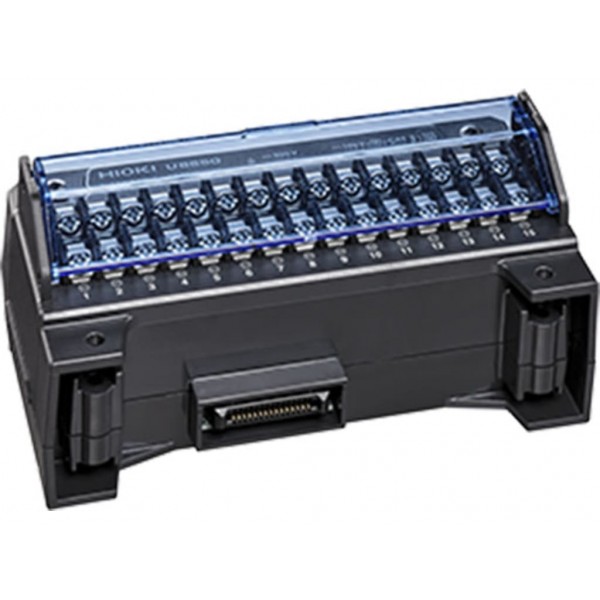

HIOKI U8550 Spannungs-/Temperaturmodul

Das U8550 Spannungs-/Temperaturmodul ist ein 15-Kanal-Steckmodul für die Datenlogger-

Serie LR8450. Bis zu vier U8550-Module können an einen einzelnen Datenlogger vom Typ

LR8450 oder LR8450-01 angeschlossen werden, wodurch die Datenerfassung von bis zu 60

Kanälen mit einem einzigen Gerät ermöglicht wird.

Dieses Modul ermöglicht präzise Messungen von Gleichspannung mit einem Direkteingang

von bis zu 100 V. Die Eingangssignale werden über einen M3-Schraubklemmenblock mit

dem Modul verbunden, der auch für Leiter mit größerem Querschnitt sichere Verbindungen

ermöglicht. Die Isolation von 300 V gegen Erde und zwischen den Kanälen gewährleistet

einen sicheren und zuverlässigen Betrieb. Das U8550 misst Temperaturen mithilfe von

Thermoelementen der Typen K, J, E, T, N, R, S, B und C und erfasst Feuchtigkeit, wodurch

es zur idealen Wahl für unterschiedliche thermische Analyseaufgaben und eine umfassende

Umweltüberwachung in Forschungs- und Industrieanwendungen wird. Jeder Kanal kann

individuell konfiguriert werden, sodass Benutzer die volle Flexibilität haben, das System

exakt an ihre spezifischen Prüfanforderungen anzupassen.

Mit einem schnellen Aktualisierungsintervall von 10 ms und einer 16-Bit-A/D-Auflösung

ermöglicht das U8550 hochpräzise Datenerfassung. Das Modul bietet neun Messbereiche

von ±10 mV bis ±100 V und gewährleistet dabei genaue Messungen in einer Vielzahl von

Anwendungen. Zur Messung von 4-20 mA Signalen kann ein 250-O-Shunt-Widerstand mit

dem 1-5 V Bereich verwendet werden, was die Vielseitigkeit des Moduls noch weiter erhöht.

Wesentliche Merkmale des HIOKI U8550:

• 15 Eingänge für DC-Spannung, Temperatur und Feuchte

• Unterstützt Thermoelemente

• 10 ms Aktualisierungsintervall

• A/D-Auflösung: 16 Bit

• Spannung: 9 Messbereiche, von ±10 mV bis ±100 V sowie für 4-20-mA-Signale



Applikationen

- Analyse von Temperaturschwankungen in EV-Komponenten oder Motoren

- Messung von Luftfeuchtigkeit und Temperatur in Laboren oder Lagerstätten

- Überwachung von Spannungsfluktuationen und Temperaturentwicklung in Maschinen

Lieferumfang: U8550 Spannungs-/Temperaturmodul, Bedienungsanleitung,  Montageschrauben
