HIOKI LR8533

HIOKI LR8533 Drahtloses Hochgeschwindigkeitsmodul für Spannung

Das drahtlose LR8533 Hochgeschwindigkeitsmodul für Spannung ist ein 5-Kanal

Loggermodul für den WLAN-fähigen Datenlogger LR8450-01. Bis zu sieben LR8533

Module können mit einem einzigen LR8450-01 verbunden werden, wodurch Benutzer

Daten über WLAN von bis zu 35 Kanälen mit einer hohen Geschwindigkeit mit einem

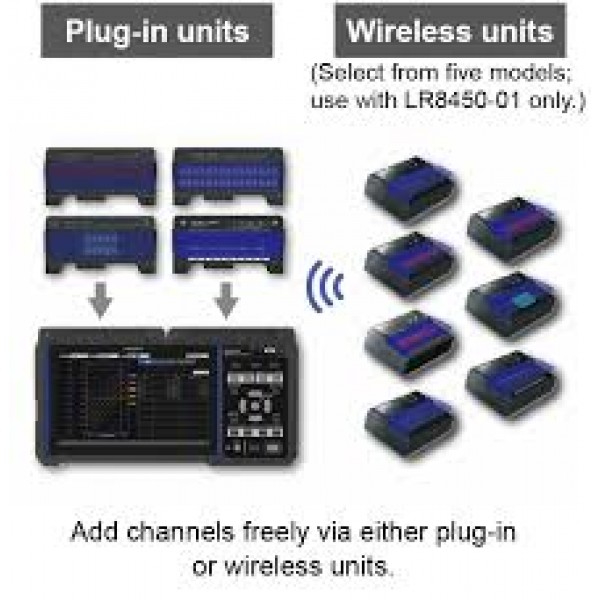

einzigen Gerät aufzeichnen und übertragen können. Durch die Kombination des LR8450-01

mit siebenLR8533 und vier U8553 Steckmodulen kann die Gesamtanzahl der Kanäle auf bis zu 55

erweitert werden.

Dieses Modul ermöglicht präzise Messungen von Gleichspannung mit einem Direkteingang

von bis zu 100 V. Die Eingangssignale werden über einen M3-Schraubklemmenblock mit

dem Modul verbunden, der auch für Leiter mit größerem Querschnitt sichere Verbindungen

ermöglicht. Die Isolation von 300 V gegen Erde und zwischen den Kanälen gewährleistet

einen sicheren und zuverlässigen Betrieb. Das LR8533 Modul bietet ein schnelles

Aktualisierungsintervall von 1 ms für alle 5 Kanäle gleichzeitig und ist damit ideal für die

Messung von Sensorsignalen im Bereich mehrerer Dutzend Hertz, etwa bei Druck- und

Vibrationssensoren.

Mit einer 16-Bit-A/D-Auflösung ermöglicht das LR8533 hochpräzise Datenerfassung. Das

Modul bietet sieben Messbereiche von ±100 mV bis ±100 V und gewährleistet dabei genaue

Messungen in einer Vielzahl von Anwendungen. Zur Messung von 4-20 mA Signalen kann

ein 250-O-Shunt-Widerstand mit dem 1-5 V Bereich verwendet werden, was die

Vielseitigkeit des Moduls noch weiter erhöht.

Das LR8533 verfügt über eine WLAN-Funktionalität, die eine nahtlose Datenübertragung an

den LR8450-01 Wireless-Datenlogger ermöglicht, um Echtzeitüberwachung und -analyse

über dessen LCD-Display durchzuführen. Das kompakte Design des Moduls macht es ideal

für die Installation in engen oder schwer zugänglichen Bereichen. Zudem bietet das LR8533

flexible Stromversorgungsalternativen sowohl per Netzadapter als auch optional per Akku für

vielseitige Konfigurationen.

Dieses drahtlose Modul wird mit einem AC-Adapter (Z1008) und einer Montageplatte mit

Schrauben geliefert, sodass es sicher an einer Wand oder einer anderen flachen Oberfläche

befestigt werden kann.

Wesentliche Merkmale des LR8531:

• Drahtlose Datenübertragung an den Datenlogger LR8450-01

• 5 Eingänge für DC-Spannung

• 1 ms Aktualisierungsintervall

• A/D-Auflösung: 16 Bit

• Spannung: 7 Messbereiche, von ±100 mV bis ±100 V sowie für 4-20-mA-Signale

•

Applikationen

- Hochgeschwindigkeitsmessung von Gleichspannung

- Messung und Überwachung von Druck und Vibration

Lieferumfang: LR8533 Drahtloses Hochgeschwindigkeitsmodul, Bedienungsanleitung,

Z3231 WLAN-Adapter, Z1008 Netzadapter, Montageplatte, M3×4-Schrauben (für die Verwendung mit der Montageplatte)
