HIOKI LR8530

HIOKI LR8530 Drahtloses Spannungs-/Temperaturmodul

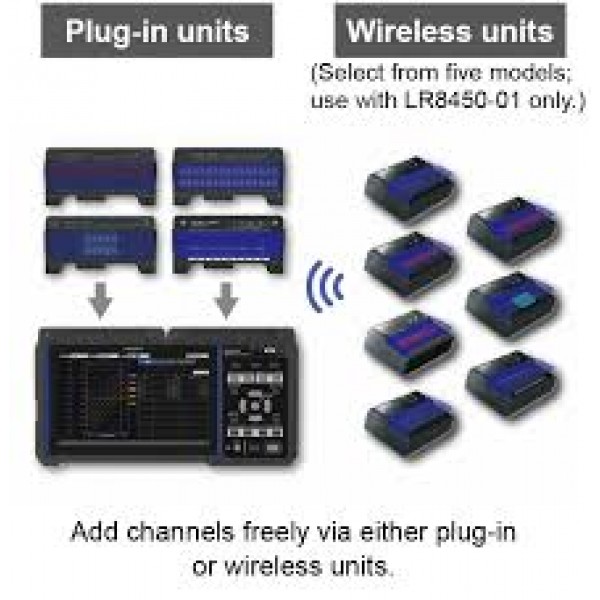

Das drahtlose LR8530 Spannungs-/Temperaturmodul ist ein 15-Kanal Loggermodul für den

WLAN-fähigen Datenlogger LR8450-01. Bis zu sieben LR8530 Module können mit einem

einzigen LR8450-01 verbunden werden, wodurch Benutzer Daten über WLAN von bis zu

105 Kanälen mit einem einzigen Gerät aufzeichnen und übertragen können. Durch die

Kombination des LR8450-01 mit sieben LR8530 und vier U8550 Steckmodulen kann die

Gesamtanzahl der Kanäle auf bis zu 165 erweitert werden.

Dieses Modul ermöglicht präzise Messungen von Gleichspannung mit einem Direkteingang

von bis zu 100 V. Die Eingangssignale werden über einen M3-Schraubklemmenblock mit

dem Modul verbunden, der auch für Leiter mit größerem Querschnitt sichere Verbindungen

ermöglicht. Die Isolation von 300 V gegen Erde und zwischen den Kanälen gewährleistet

einen sicheren und zuverlässigen Betrieb. Darüber hinaus bietet das LR8530 die Möglichkeit

Temperaturen über Thermoelemente der Typen K, J, E, T, N, R, S, B und C zu erfassen, was

es ideal für eine Vielzahl von Anwendungen macht, die eine Langzeitüberwachung von

Temperaturen erfordern. Die Kompatibilität mit verschiedenen Thermoelementtypen sorgt für

Flexibilität bei unterschiedlichen thermischen Analyseaufgaben in Forschung, Industrie und

Umweltanwendungen. Jeder Kanal kann individuell konfiguriert werden, sodass Benutzer die

volle Flexibilität haben, das System exakt an ihre spezifischen Prüfanforderungen

anzupassen.

Mit einem schnellen Aktualisierungsintervall von 10 ms und einer 16-Bit-A/D-Auflösung

ermöglicht das LR8530 hochpräzise Datenerfassung. Das Modul bietet neun Messbereiche

von ±10 mV bis ±100 V und gewährleistet dabei genaue Messungen in einer Vielzahl von

Anwendungen. Zur Messung von 4-20 mA Signalen kann ein 250-O-Shunt-Widerstand mit

dem 1-5 V Bereich verwendet werden, was die Vielseitigkeit des Moduls noch weiter erhöht.

Das LR8530 verfügt über eine WLAN-Funktionalität, die eine nahtlose Datenübertragung an

den LR8450-01 Wireless-Datenlogger ermöglicht, um Echtzeitüberwachung und -analyse

über dessen LCD-Display durchzuführen. Das kompakte Design des Moduls macht es ideal

für die Installation in engen oder schwer zugänglichen Bereichen. Zudem bietet das LR8530

flexible Stromversorgungsalternativen sowohl per Netzadapter als auch optional per Akku für

vielseitige Konfigurationen.

Dieses drahtlose Modul wird mit einem AC-Adapter (Z1008) und einer Montageplatte mit

Schrauben geliefert, sodass es sicher an einer Wand oder einer anderen flachen Oberfläche

befestigt werden kann.

Wesentliche Merkmale des LR8530:

• Drahtlose Datenübertragung an den Datenlogger LR8450-01

• 15 Eingänge für DC-Spannung und Temperatur

• 10 ms Aktualisierungsintervall

• A/D-Auflösung: 16 Bit

• Spannung: 9 Messbereiche, von ±10 mV bis ±100 V sowie für 4-20-mA-Signale

Applikationen

- Analyse von Temperaturschwankungen in EV-Komponenten oder Motoren

- Messung der Umgebungstemperatur in Laboren oder Lagerstätten

- Überwachung von Spannungsfluktuationen und Temperaturentwicklung in Maschinen

Lieferumfang: LR8530 Drahtloses Spannungs-/Temperaturmodul, Bedienungsanleitung,

Z3231 WLAN-Adapter, Z1008 Netzadapter, Montageplatte, M3×4-Schrauben (für die Verwendung mit der Montageplatte)

Zugehörige Produkte

- LR8450-01 Datenlogger

- Z1007 Akku

- LR8531 Drahtloses Universalmodul

- LR8532 Drahtloses Spannungs-/Temperaturmodul

- LR8533 Drahtloses Hochgeschwindigkeitsmodul für Spannung

- LR8534 Drahtloses Modul für Dehnmessstreifen

- LR8535 Drahtloses CAN-Modul

- LR8536 Drahtloses Strommodul

- U8550 Spannungs-/Temperaturmodul

- U8851 Universalmodul

- U8552 Spannungs-/Temperaturmodul

- U8553 Hochgeschwindigkeitsmodul für Spannung

- U8554 Modul für Dehnmessstreifen

- U8555 CAN-Modul

- U8556 Strommodul
