HIOKI 3288

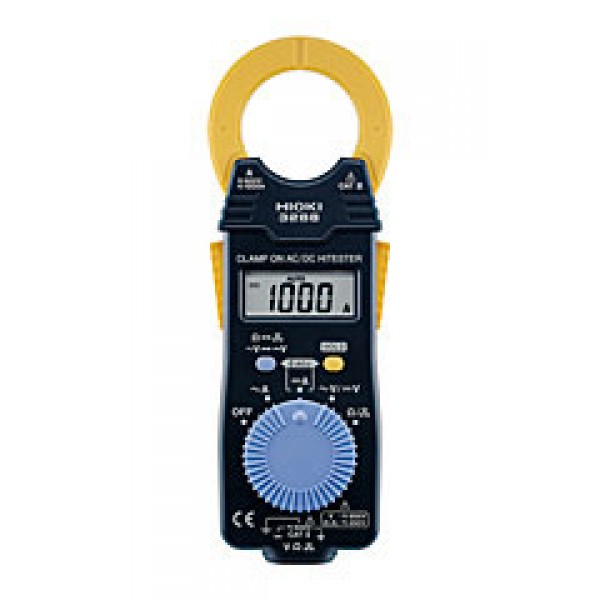

HIOKI 3288 Zangenmessgerät

Das Zangenmessgerät 3288 ermöglicht AC- und DC-Strommessungen bis 1000 A. Mit den

beiden Strommessbereichen 100 A und 1000 A eignet sich das Gerät insbesondere zur

Kontrolle von Lastströmen in elektrischen Installationen, Maschinen und industriellen Anlagen.

Die Strommessung erfolgt berührungslos über die integrierte Stromzange. Dadurch können

Leiter direkt gemessen werden, ohne den Stromkreis zu öffnen oder die Anlage außer Betrieb

zu nehmen. Das erleichtert schnelle Prüfungen an Versorgungsleitungen, Motoranschlüssen

und Verteilungen. Die Zangenöffnung ist für isolierte Leiter mit einem Durchmesser von bis

zu 35 mm ausgelegt.

Elektrische Messfunktionen

Zusätzlich zur Strommessung unterstützt das 3288 Spannungsmessungen bis 600 V AC/DC.

Über die Messleitungen können außerdem Widerstandsmessungen und Durchgangsprüfungen

durchgeführt werden, um elektrische Verbindungen und Stromkreise zu überprüfen.

Für DC-Strommessungen verfügt das Gerät über eine Nullabgleichfunktion, mit der der

Sensor vor der Messung justiert werden kann. Die Bereichswahl erfolgt wahlweise automatisch

oder manuell.

Die Spannungs-, Widerstands- und Durchgangsmessungen werden mit den mitgelieferten

L9208-Messleitungen durchgeführt.

Optional ist der Test Lead Holder 9209 erhältlich. Dieser Halter ermöglicht die Befestigung

einer Messleitung an der Rückseite des Geräts, sodass das Messgerät mit einer Hand gehalten

werden kann, während beide Prüfspitzen sicher an die Messpunkte geführt werden.

Sicherheit und Einsatzbereich

Die jeweilige Sicherheitskategorie richtet sich nach der verwendeten Messfunktion. Für

Strommessungen über die Zange gilt CAT III 600 V. Spannungs- und Widerstandsmessungen

über die Messleitungen entsprechen CAT III 300 V beziehungsweise CAT II 600 V.

Dadurch eignet sich das Gerät für Messungen in elektrischen Installationen innerhalb von

Gebäuden, beispielsweise in Unterverteilungen, an Maschinenanschlüssen oder in

Stromkreisen industrieller Anlagen.

Wie alle Stromzangen, Zangenmultimeter und Zangenmessgeräte von HIOKI wird auch das

3288 in firmeneigenen Werken in Japan entwickelt und gefertigt.

.

Wesentliche Merkmale des HIOKI 3288:

• Strommessung 100 A und 1000 A AC/DC

• True-RMS-Messung

• Spannungsmessung bis 600 V AC/DC

• Widerstand und Durchgangsprüfung

• 35 mm Zangenöffnung

• CAT III 300 V (Spannung), CAT III 600 V (Strom)



Applikationen

• Strommessungen bis 1000 A in Energieverteilungen und elektrischen Installationen

  • Überprüfung von Lastströmen an Motoren und netzbetriebenen Anlagen

  • Service und Wartung in industriellen und gebäudetechnischen Anlagen



Lieferumfang: 3288 Zangenmessgerät, L9208 Messleitungen, 9398 Gerätetasche,- Bedienungsanleitung,

CR2032 Lithium-Knopfzelle

Zugehörige Produkte:

- 9209 Testspitzenhalter

- L4933 Messspitzensatz

- L4934 Kleine Krokodilklemmen
