HIOKI U8556

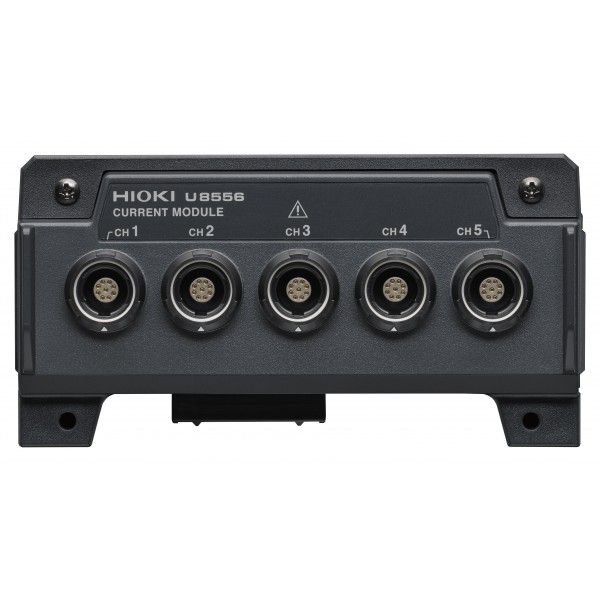

HIOKI U8556 Wireless-Strom-Modul

Das U8556 Loggermodul für Stromsensoren ist die Schnittstelle zwischen bis zu 5

Stromzangen und der LR8450 Datenlogger-Serie. Jeder Eingang verfügt über eine eigene

Signalaufbereitung, was individuelle Skalierung und simultane Datenaktualisierung mit 1 ms

ermöglicht. Das Modul wurde speziell entwickelt, um die Funktionalität zur

Stromaufzeichnung der vielseitigen LR8450 Datenlogger zu erweitern. Bis zu vier U8556-

Module können an einen einzigen LR8450 Datenlogger angeschlossen werden.

Das Modul ist kompatibel mit den ultra-kompakten und hochpräzisen Stromzangen CT7812

und CT7822 sowie mit einer Vielzahl anderer HIOKI Stromsensoren von 2 A bis 6 kA. Diese

können je nach Anwendung und Testanforderungen in beliebiger Kombination eingesetzt

werden und erweitern die Einsatzmöglichkeiten des Datenloggers erheblich. Alle

temperaturkompensierten HIOKI Stromsensoren mit PL14-Anschluss können in Kombination

mit dem neuen U8556 Loggermodul verwendet werden.

Wesentliche Merkmale des HIOKI U8556:

- bis zu 5 Ströme gleichzeitig erfassen
- Frequenzgang für Effektivwerte DC bis 5 kHz
- Reaktionszeit für Momentanwerte 150 µs
- Ansprechzeit für RMS-Werte 0,8 s
- Stromsensor (Hioki PL14)

- 1 ms simultanes Aktualisierungsintervall

- Betriebstemperatur -20 °C bis 55 °C

- Bis zu 4 Module pro LR8450 Datenlogger Serie

- Kombinierbar mit einer Vielzahl von Stromsensoren von 2 A bis 6000 A

Applikationen

- Entwicklungs- und Analysewerkzeug zur Verbesserung der Energieeffizienz von

  Elektrofahrzeugen (EV)

- Verbrauchsüberwachung von EV-Hochspannungsbatterien und

  Niederspannungskreisen wie Servolenkung, Sitzheizung, Innenbeleuchtung etc.

- Optimierung des gesamten Energieverbrauchs von EVs zur Verlängerung der Reichweite

- Optimierung des Energieverbrauchs von elektrischen Bau- oder Landmaschinen zur

  Verlängerung der Betriebszeit zwischen Ladevorgängen

Lieferumfang: U8556, Bedienungsanleitung × 1, Befestigungsschraube × 2, Abdeckkappen × 5
