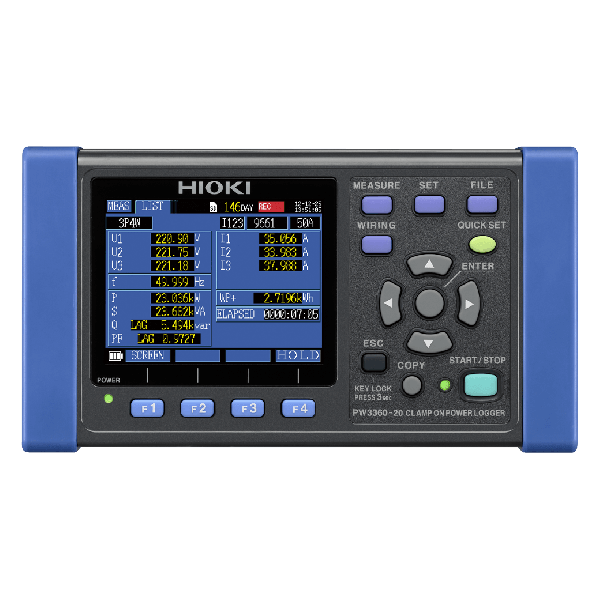

HIOKI PW3360-20

HIOKI PW3360 Leistungslogger

Der HIOKI PW3360-20 ist ein tragbarer, dreiphasiger Energie-Logger für Spannungen von

90 bis 780 V AC bei 50/60 Hz. Er unterstützt Messungen von einphasigen 2-Leiter- bis hin

zu dreiphasigen 4-Leiter-Systemen und eignet sich damit für den Einsatz in

Industrieanlagen, Bürogebäuden und Wohnhäusern. Der integrierte SD-Kartenslot

unterstützt Speicherkarten bis 8 GB und macht das Gerät geeignet für stand-alone

Langzeitmessungen von Energieverbrauch und Leistungsbedarf.

Der Logger liefert präzise Messwerte mit einer Grundgenauigkeit von ±0,4 % bei der

Wirkleistungsmessung (ohne Berücksichtigung der Sensorabweichung). Diese Genauigkeit

ermöglicht eine verlässliche Bewertung des Energieverbrauchs und unterstützt dabei,

Energieverluste zu erkennen und die Effizienz zu verbessern.

Für Messungen benötigt der PW3360-20 AC-Stromsensoren mit BNC-Anschluss.

Diese Stromsensoren sind nicht im Lieferumfang des Loggers enthalten und müssen

separat bestellt werden.

Die folgenden Stromsensoren von Hioki können mit dem PW3360-20 verwendet werden:

Mit dem passenden AC-Stromsensor deckt der PW3360-20 Messbereiche von kleinen

Strömen bis in den Kiloampere-Bereich ab und kann so an die jeweilige Anwendung

angepasst werden.

Der PW3360-20 unterstützt sowohl die Aufzeichnung von Lastströmen als auch von

Leckströmen. Er ermöglicht damit die Analyse des Energieverbrauchs ebenso wie die

Überwachung sicherheitsrelevanter Ableitströme. Die Laststromaufzeichnung erlaubt es, den

Energiebedarf von Maschinen, Verteilungen oder ganzen Anlagen zu erfassen und

ineffiziente Verbraucher zu identifizieren. Die Leckstromaufzeichnung dient dem Nachweis

ungewollter Ströme, die auf Isolationsschäden, fehlerhafte Verdrahtung oder alternde

Betriebsmittel hinweisen können. Durch die Überwachung von Leckströmen lassen sich

elektrische Gefahren vermeiden, Brandrisiken reduzieren und die Einhaltung von

Sicherheitsnormen sicherstellen. Mit dieser Doppelfunktion hilft der PW3360-20, unnötige

Energieverluste und potenzielle Störungen frühzeitig zu erkennen und so die Zuverlässigkeit

und Sicherheit elektrischer Systeme zu erhöhen.

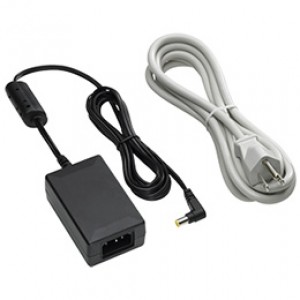

Zum Lieferumfang gehört der Netzadapter Z1006, der den Betrieb direkt über eine

Steckdose ermöglicht. Steht kein Netzanschluss zur Verfügung, ist der Betrieb wahlweise

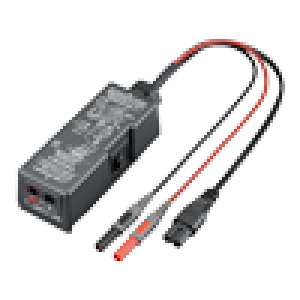

mit dem optionalen Akkupack PW9002 oder dem optionalen Spannungsversorgungsmodul

PW9003 möglich. Das PW9002 wird auf der Rückseite des Geräts montiert und ermöglicht

bis zu 6 Stunden Laufzeit. Das PW9003 wird separat an die zu messende Leitung

angeschlossen und versorgt das Gerät direkt aus dieser. So ist ein kontinuierlicher Betrieb

gewährleistet, solange die Leitung unter Spannung steht. Diese flexiblen Optionen

gewährleisten einen zuverlässigen Einsatz sowohl in stationären Installationen als auch bei

mobilen Anwendungen im Feld.

Dieser Energielogger bietet Energieberatern, Facility Managern und Servicetechnikern eine

zuverlässige und sichere Lösung für die Energieüberwachung. Dank seiner kompakten

Bauform lässt er sich auch in beengten Umgebungen wie Schalttafeln oder Anschlusskästen

problemlos installieren. Über die LAN-Schnittstelle ist eine Echtzeitüberwachung möglich,

zudem kann das Gerät mit der kostenlosen PC-Software HIOKI GENNECT One verbunden

werden zur kontinuierlichen Energieüberwachung. Ob für einmalige Energieaudits oder für

eine dauerhafte Überwachung – der PW3360-20 liefert präzise Daten, die zur Senkung des

Energieverbrauchs und zur Steigerung der Betriebseffizienz beitragen.

Für Anwendungen, die zusätzlich eine Oberschwingungsanalyse erfordern, steht mit dem

Modell PW3360-21 eine erweiterte Gerätevariante zur Verfügung.

Wesentliche Merkmale der PW3360-20:

• Unterstützt ein bis drei Phasen, 4-Leiter-Schaltungen
• Messen Sie zwischen 90V und 780V
• Gleichzeitige Messung von bis zu drei einphasigen 2-Leiter-Schaltkreisen (im gleichen Stromnetz)
• Schlankes, kompaktes Design, das überall platziert werden kann
• Daten über Monate auf SD-Karten speichern
• Die Funktion QUICK SET unterstützt Sie bei der richtigen Verdrahtung des Systems
• Stromwandler müssen extra bestellt werden

Lieferumfang: HIOKI PW3360-20, Messleitungssatz L9438-53, AC-Adapter Z1006, USB-Kabel, Farbclip (rot, gelb, blau und weiß je 2x), Spiralschlauch in Schwarz 5x (Kabelbündelung für Strom- und Spannungssensoren), Bedienungshandbuch, Anwendungssoftware-CD (SF4000 GENNECT One)

https://www.hioki.com/euro-en/products/pqa/power-loggers/id_5822

Zugehörige Produkte

- PW3360-21 Dreiphasiger Energie-Logger

- 9660 AC-Stromzange 100 A

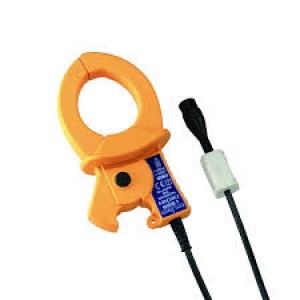

- 9661 AC-Stromzange 500 A

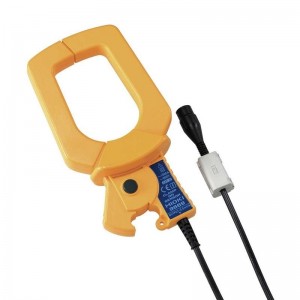

- 9669 AC-Stromzange 1000 A

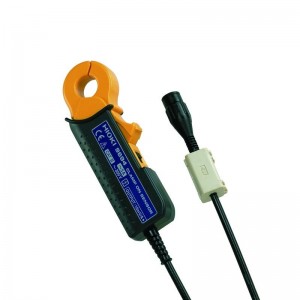

- 9694 AC-Stromzange 5 A

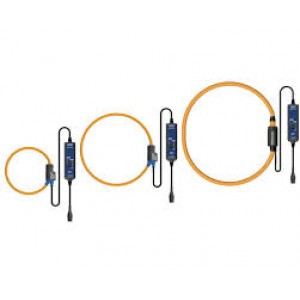

- CT9667 Flexibler AC-Stromsensor 5000 A

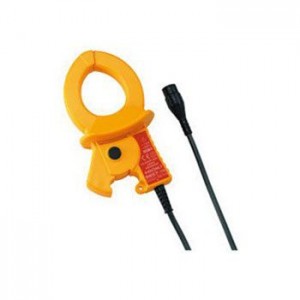

- 9657-10 AC-Leckstromzange, 10 A

- 9675 AC-Leckstromzange, 10 A

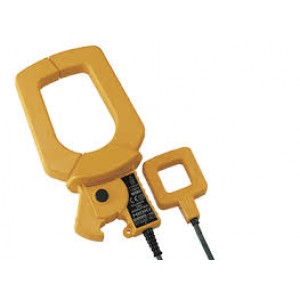

- 9290-10 AC-Stromzangenadapter 1000 A / 100 A

- L1021-01 Messleitung rot

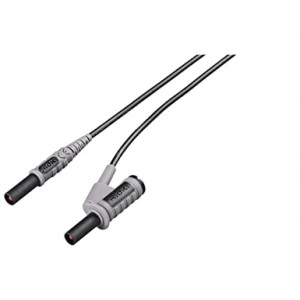

- L1021-02 Messleitung schwarz

- L9438-53 Kabelsatz

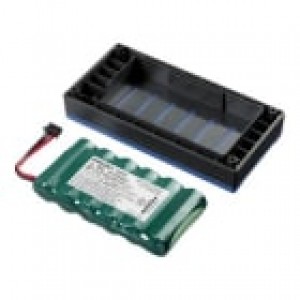

- PW9002 Akkupack mit Batteriegehäuse

- PW9003 Spannungsversorgungsadapter

- Z4001 SD Speicherkarte 2 GB

- Z4003 SD Speicherkarte 8 GB

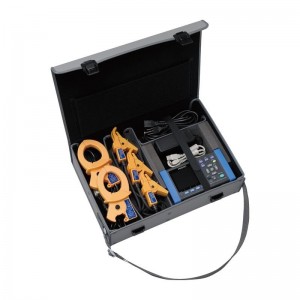

- C1005 Gerätekoffer
