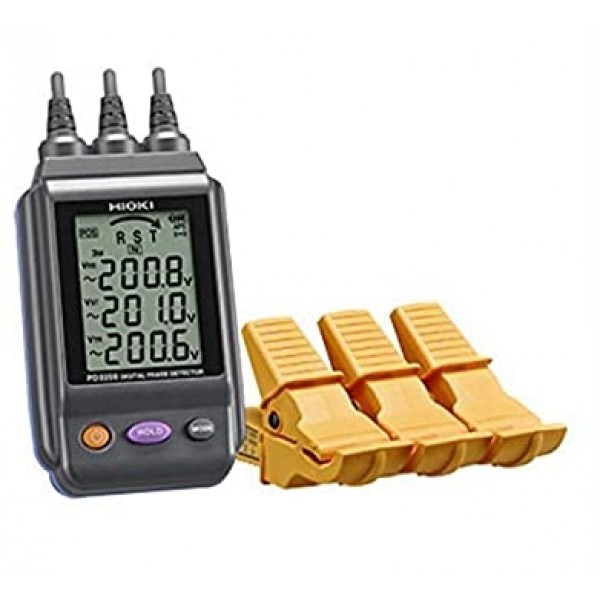

HIOKI PD3259-90

HIOKI PD3259-90 - Kontaktloser digitaler Drehrichtungsprüfer mit echter Spannungsmessung

Der PD3259-90 ist ein Set bestehend aus dem digitalen Drehfeldprüfer PD3259-50 für Drehstromsysteme und dem Bluetooth-Adapter Z3210. Im Unterschied zu einfachen Geräten, die lediglich die Phasenfolge anzeigen, misst er in Netzen mit drei Phasen zusätzlich die tatsächlichen Außenleiterspannungen, die Frequenz sowie fehlende Phasen. Als Phasenfolgetester, Drehrichtungsprüfer oder auch Drehfeldrichtungsanzeiger liefert der PD3259-90 damit deutlich mehr Informationen als herkömmliche Geräte. Da all diese Werte berührungslos und in einem Schritt erfasst werden, sparen Techniker wertvolle Zeit im Arbeitsalltag und senken gleichzeitig die Kosten für Installation, Wartung und Fehlersuche.

Schneller und sicherer testen mit kontaktlosen Spannungsklemmen

Die kontaktlosen Spannungsklemmen können einfach um isolierte Leiter gelegt werden, sodass kein Freilegen spannungsführender Teile erforderlich ist. Damit ist die Messung direkt an isolierten Leitern möglich, was Prüfungen schneller und sicherer macht und sie auch in Situationen erlaubt, in denen ansonsten höhere Fachkenntnisse oder zusätzliche Schutzmaßnahmen erforderlich wären.

Durch die Kombination aus Grundgerät und Z3210 Bluetooth-Adapter bietet der PD3259-90 eine praxisgerechte Komplettlösung für den Feldeinsatz. Das robuste Gerät ist mit CAT IV 600 V und IP54 für den Betrieb in anspruchsvollen Umgebungen ausgelegt. Ausgestattet mit dem Z3210 lässt sich der PD3259-90 sofort mit Smart Devices verbinden. Messwerte können über die HIOKI GENNECT Cross App auf Android- oder iOS-Geräten protokolliert oder direkt per HID-Funktion (Human Interface Device) nach Excel übertragen werden, was eine einfache Dokumentation und Auswertung ermöglicht.

Typische Anwendungen:

• Installation und Wartung von Drehstrominstallationen und -anlagen

• Fehlersuche bei Phasenfehlern, Versorgungsunterbrechungen

• Prüfung von Ladeeinrichtungen und Infrastruktur für Elektrofahrzeuge

• Inbetriebnahme und Inspektion von Maschinen und Anlagen

Wesentliche Merkmale des HIOKI PD3259-90:

• Messbereich: 90 bis 520 V AC

• Kontaktlose Spannungsklemmen (Kabeldurchmesser 6–30 mm)

• Sicherheitskategorie: CAT IV 600 V

• Schutzart IP54 (staub- und spritzwassergeschützt)

• Sichere, kontaktlose Spannungserkennung

• Phasenfolgebestimmung mit echter Außenleiterspannungsmessung

Lieferumfang:

PD3259-90 Drehfeldmessgerät, Z3210 Bluetooth-Adapter, C0203 Gerätetasche, 4 × LR6 Alkaline-Batterien, Bedienungsanleitung / Sicherheitshinweise, Spiralschlauch (schwarz),

Farbige Kabelmarkierungen (weiß, rot, blau, gelb; je 2 Stück)
