HIOKI PD3259-50

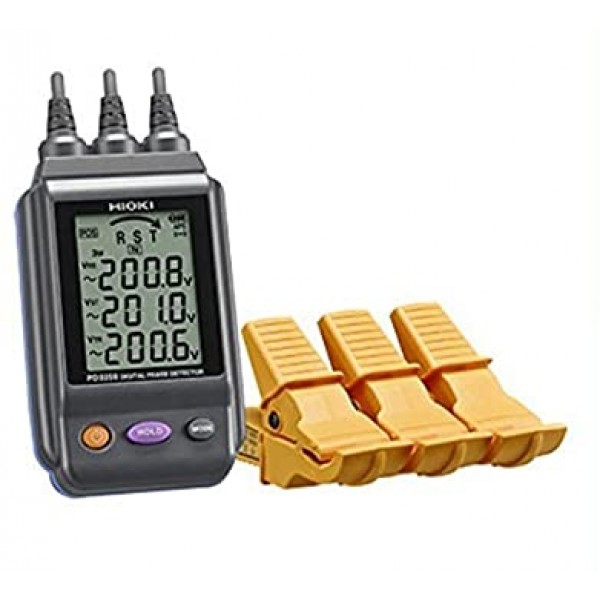

HIOKI PD3259-50 - Kontaktloser digitaler Drehrichtungsprüfer mit echter Spannungsmessung

Der PD3259-50 ist ein kompakter digitaler Drehrichtungsprüfer für Drehstromsysteme. Im Unterschied zu einfachen Geräten, die lediglich die Phasenfolge anzeigen, misst er in Netzen mit drei Phasen zusätzlich die tatsächlichen Außenleiterspannungen, die Frequenz sowie fehlende Phasen. Als Drehfeldprüfer, Phasenfolgetester oder auch Drehfeldrichtungsanzeiger liefert der PD3259-90 damit deutlich mehr Informationen als herkömmliche Geräte. Die gleichzeitige und kontaktlose Erfassung aller relevanten Werte spart Technikern wertvolle Zeit und verringert die Kosten für Installation, Service und Fehlerdiagnose.

Direkte Messung am isolierten Leiter
Die kontaktlosen Spannungsklemmen können einfach um isolierte Leiter gelegt werden, sodass kein Freilegen spannungsführender Teile erforderlich ist. Das ermöglicht eine direkte Messung an isolierten Leitern, wodurch Prüfungen effizienter und sicherer werden und selbst dort möglich sind, wo ansonsten mehr Fachwissen oder Schutzvorkehrungen erforderlich wären.

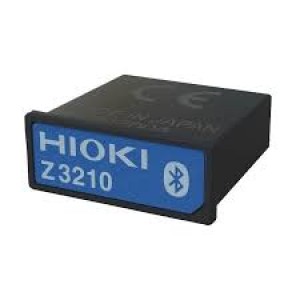

Das robuste Gerät ist mit CAT IV 600 V und IP54 für den Betrieb in anspruchsvollen Umgebungen ausgelegt. Für die Dokumentation und Auswertung kann der optionale Bluetooth-Adapter Z3210 nachgerüstet werden, um den PD3259-50 mit Smart Devices oder einem PC zu verbinden. Messwerte lassen sich dann über die HIOKI GENNECT Cross App auf Android- oder iOS-Geräten protokollieren oder mithilfe der HID-Funktion direkt in Excel übertragen.

Typische Anwendungen:

• Installation und Wartung von Drehstrominstallationen und -anlagen

• Fehlersuche bei Phasenfehlern, Versorgungsunterbrechungen

• Prüfung von Ladeeinrichtungen und Infrastruktur für Elektrofahrzeuge

• Inbetriebnahme und Inspektion von Maschinen und Anlagen

Wesentliche Merkmale des HIOKI PD3259-50:

• Messbereich: 90 bis 520 V AC

• Kontaktlose Spannungsklemmen (Kabeldurchmesser 6–30 mm)

• Sicherheitskategorie: CAT IV 600 V

• Schutzart IP54 (staub- und spritzwassergeschützt)

• Sichere, kontaktlose Spannungserkennung

• Phasenfolgebestimmung mit echter Außenleiterspannungsmessung

Lieferumfang:

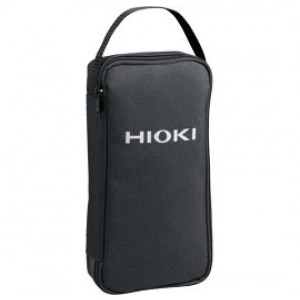

PD3259-50 Drehfeldmessgerät, C0203 Gerätetasche, 4 × LR6 Alkaline-Batterien, Bedienungsanleitung / Sicherheitshinweise, Spiralschlauch (schwarz),

Farbige Kabelmarkierungen (weiß, rot, blau, gelb; je 2 Stück)
