HIOKI L2140

HIOKI L2140 Messleitungssatz

Der L2140 DC Messleitungssatz wurde für das tragbare Widerstandsmessgerät HIOKI

RM3548-50 entwickelt und ist für 4-Leiter-Widerstandsmessungen ausgelegt. Er eignet sich

besonders für Messungen bei größerem Abstand zwischen den Messpunkten, etwa bei

Wartung und Prüfung von Elektro- und Hybridfahrzeugen, bei Potenzialausgleichs- oder

Batterieanschlussprüfungen sowie bei Messungen an Motorwicklungen, Transformatoren

oder Schaltschränken.

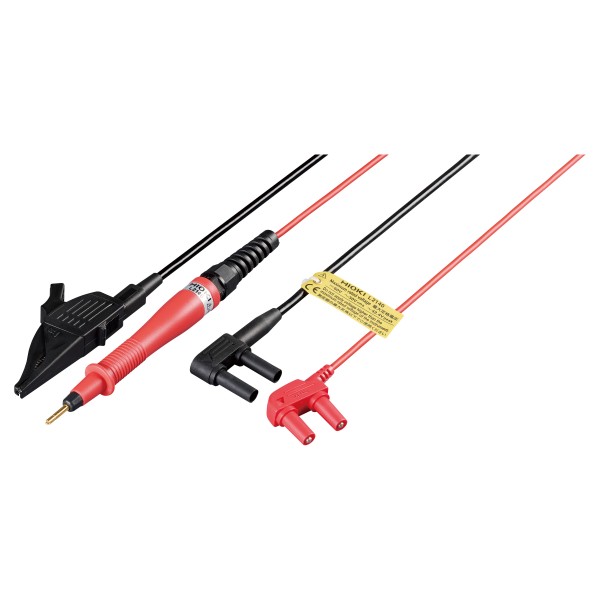

Die rote Leitung ist mit einer geraden, federnd gelagerten Pogo-Pin-Prüfspitze (Ø 2,9 mm)

ausgestattet und sorgt für einen stabilen Kontakt an Schrauben, Sammelschienen oder

metallischen Anschlussflächen. Die schwarze Leitung verfügt über eine große

Krokodilklemme, die Objekte bis Ø 30 mm sicher fasst und eine zuverlässige Verbindung mit

Massepunkten oder großflächigen Leitern ermöglicht.

Das Leitungsset ist für 4-Leiter-Messungen konzipiert und verfügt über getrennte SOURCE-

und SENSE-Leitungen, wodurch der Einfluss des Leitungswiderstands verringert und auch

über größere Abstände hinweg reproduzierbare Messergebnisse erzielt werden. Die beiden

Leitungen sind nicht miteinander verbunden und können daher über mehrere Meter hinweg

flexibel positioniert werden. Diese Ausführung ist ideal für DC-Widerstandsmessungen,

jedoch nicht für AC-Impedanzmessungen geeignet, bei denen eine parallele

Leitungsführung erforderlich ist, um induktive Effekte zu vermeiden.

Der L2140 ist für Messungen bis 60 V DC ausgelegt und bietet eine ausreichende

Spannungsfestigkeit für den Einsatz in typischen Gleichstrom-Widerstandsmessungen.

Neben dem HIOKI RM3548-50 kann der Messleitungssatz auch mit dem RM3548 sowie mit

anderen vergleichbaren Messgeräten mit passenden Anschlüssen verwendet werden. Dank

seiner langen und flexiblen Leitungen eignet sich der L2140 außerdem sehr gut für

Prüfstandsanwendungen, beispielsweise in Verbindung mit dem HIOKI RM3545A

Widerstandsmessgerät.

Wesentliche Merkmale des L2140:

- Typ: 4-Leiter-Messleitungssatz, rot / schwarz

- Maximale Nennspannung: 60 V DC

- Messart: Nur DC-Widerstandsmessungen (nicht geeignet für AC-

  Impedanzmessungen)

- Rote Leitung: 1,84 m, Pogo-Pin-Prüfspitze Ø 2,9 mm

- Schwarze Leitung: 3,16 m, Krokodilklemme für Objekte bis Ø 30 mm

- Anpresskraft (Pogo-Pin): ca. 190 g Anfangsdruck, 250 g bei 1 mm Hub

- Aufbau: Vierleiter-Ausführung; Leitungen (rot/schwarz) nicht mechanisch verbunden

- Kompatible Messgeräte: HIOKI RM3548-50, RM3548 sowie andere DC-4-Leiter-

  Widerstandsmessgeräte

Lieferumfang: L2140 Messleitungssatz (rot und schwarz)
