HIOKI L2020

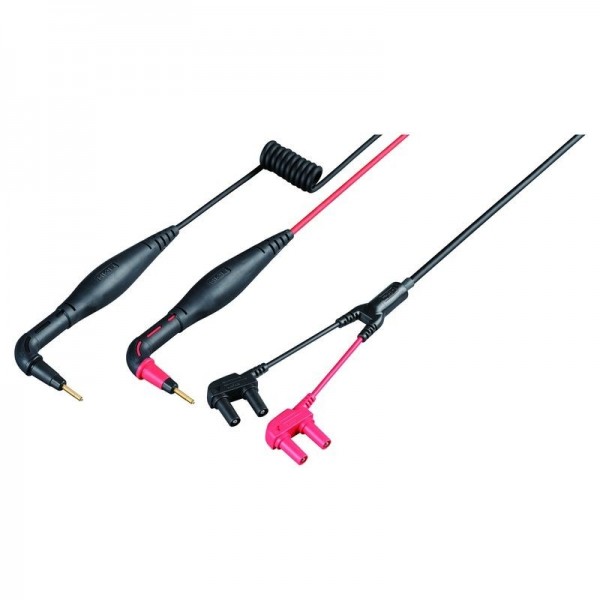

HIOKI L2020 Prüfkabel mit abgewinkelter Spitze

Die Prüfleitung L2020 mit abgewinkelten Federkontaktspitzen ist speziell für die tragbaren

Batterietester BT3554 und Widerstandsmessgeräte RM3548 konzipiert. Sie ist für eine

maximale Spannung von 60 VDC ausgelegt und bietet mit einer Gesamtlänge von ca. 1940

mm ausreichend Bewegungsspielraum, um das Messgerät bequem mit dem zu prüfenden

Objekt zu verbinden – selbst in schwer zugänglichen Bereichen.

Die vergoldeten Federkontaktspitzen sind koaxial aufgebaut, mit dem SENSE-Anschluss in

der Mitte und dem SOURCE-Anschluss am Rand. Mit einem Durchmesser von nur 2,9 mm

sind sie ideal für Messungen an Batteriekontakten mit kleinen Kontaktflächen geeignet.

Zudem ermöglichen sie Messungen durch Prüföffnungen in Batterieklemmabdeckungen,

ohne dass diese entfernt werden müssen.

Zudem ist das Kabel mit austauschbaren Prüfspitzen (9465-90) ausgestattet, was eine lange

Lebensdauer gewährleistet.

Wesentliche Merkmale des L2020:

- Typ: Prüfleitung mit abgewinkelter Federkontakt-Spitze, Gesamtlänge ca. 1940 mm

- Maximale Spannung: 60 VDC

- Länge vom Abzweigpunkt zum Messkopf: ca. 100 mm (rot), maximal 550 mm

 (schwarz)

- Länge vom Stecker zum Abzweigpunkt: ca. 1660 mm

- Kontaktkraft (circa): Anfangsdruck 190 g, Gesamtdruck 250 g, Hub: 1 mm

- Prüfspitzen: jeweils ein Federkontakt, Durchmesser 2,9 mm, Länge 13,5 mm

- Zur Verwendung mit: BT3554-50, BT3554-51, BT3554-52, BT3554-91, BT3554-92,

 RM3548, RM3548-50

- Auch kompatibel mit: BT3554, BT3554-01, BT3554-10, BT3554-11, 3554

Lieferumfang: L2020 Prüfkabel mit abgewinkelter Spitze
