HIOKI IR5051 Hochspannungs-Isolationstester

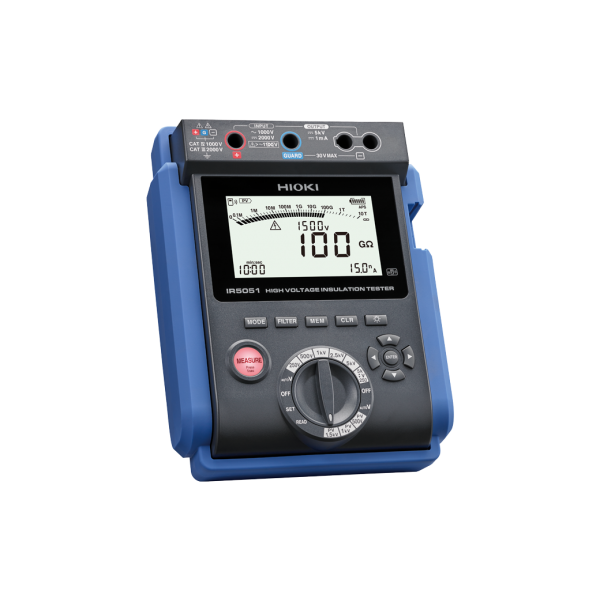

Das tragbare Hochspannungs-Isolationsprüfgerät IR5051vereint klassische Isolationsmess-

funktionen mit einem speziellen PV-Modus, der Isolationswiderstandsmessungen an

Photovoltaikanlagen auch während der laufenden Stromerzeugung ermöglicht. Das Gerät

bietet fünf Prüfspannungen von 250 V bis 5 kV sowie sieben Messbereiche für

Isolationswiderstände von 10 MO bis 10 TO.

Was den IR5051 auszeichnet, ist ein eigener, speziell für PV-Isolationsprüfungen

vorgesehener Messbereich. Dieser erlaubt Prüfspannungen bis 2000 V und Messungen von

Isolationswiderständen bis 100 GO. Der entscheidende Vorteil: Es ist weder notwendig, auf

Einbruch der Dunkelheit zu warten, noch muss die Stromerzeugung unterbrochen werden –

der IR5051 führt Isolationsmessungen an PV-Anlagen auch tagsüber und während der

Energieerzeugung durch. Und das in nur 4 Sekunden – ein entscheidender Vorteil,

insbesondere bei mehreren hundert Messpunkten auf größeren PV-Anlagen.

Für den Einsatz vor Ort konzipiert, kombiniert der IR5051 ein kompaktes, leichtes Design mit

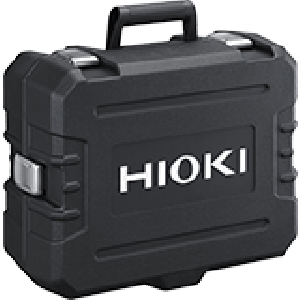

robustem Schutz. Der mitgelieferte Hartschalenkoffer schützt das Gerät zuverlässig vor

Staub und Wasser in IP65-Umgebungen. Mit einer maximalen Nennspannung von 2000 V

bei Messkategorie CAT III ist das Gerät für sichere Prüfungen an entsprechend

klassifizierten PV-Systemen ausgelegt. Eine automatische Entladefunktion leitet

verbleibende Restladungen nach der Messung ab. Abgeschirmte Messleitungen und eine

integrierte Guard-Schaltung minimieren Störeinflüsse und sorgen für stabile, zuverlässige

Messergebnisse.

Isolationswiderstandswerte ermöglichen eine schnelle Ersteinschätzung, reichen jedoch

nicht aus, um Alterung, Feuchtigkeitseinfluss oder Verschmutzung im Detail zu beurteilen.

Zudem unterliegen die Messwerte Schwankungen durch Temperatur und Luftfeuchtigkeit,

wodurch eine einzelne Messung für die langfristige Bewertung des Isolationszustands wenig

aussagekräftig ist. Der IR5051 bietet daher zusätzliche Prüfverfahren: Polarisation Index

(Polarization Index, PI), Dielektrisches Absorptionsverhältnis (Dielectric Absorption Ratio,

DAR) und Dielektrische Entladung (Dielectric Discharge, DD) – für eine fundiertere

Zustandsbewertung der Isolierung.

Der Polarisation Index erfasst die Veränderung des Isolationswiderstands über die Zeit und

liefert Hinweise auf Alterung und Oberflächenverunreinigungen. Das Absorptionsverhältnis

(DAR) bietet eine schnelle Einschätzung zum Einfluss von Feuchtigkeit und Verschmutzung.

Die Funktion zur dielektrischen Entladung (DD) macht Alterung tief im Isoliermaterial

sichtbar, indem sie das Entladeverhalten gespeicherter elektrischer Ladungen analysiert.

Diese Verfahren ermöglichen eine genauere Beurteilung des Isolationszustands und tragen

dazu bei, die Betriebssicherheit von Anlagen zu erhöhen und Ausfälle zu vermeiden.

Das IR5051 kann mit dem optional erhältlichen Bluetooth-Adapter Z3210 ausgestattet werden.

Die kabellose Datenübertragung per Bluetooth an einen PC oder ein Tablet vereinfacht die

Datenspeicherung und -auswertung und unterstützt einen effizienten Arbeitsablauf.

Wesentliche Merkmale des HIOKI IR5051:

• Kapazität (DD Funktion)

• Prüfpannungen:  250V bis 5000V

• Voreinstellung der Prüfspannung:  500V, 1000V,  1.500V

• Messbereich: bis 10 TOhm

• DC Messung bis 2000V

 Applikationen

- Isolationsprüfung von PV-Anlagen bis 2000 V während der Stromerzeugung am Tag

- Lokalisierung von Erdschlüssen in PV-Strings

- Isolationsprüfung von Kabel, Motoren und Transformatoren

Lieferumfang: IR5051, Messleitung rot Länge 3m (L9895-01), Messleitung schwarz Länge 3m (L9850-02), Messleitung blau Länge 3m (L9850-03),Krokodilklemme in rot/schwarz/blau, Prüfset rot/schwarz (L9850), Hartschalenkoffer (C0212), Kommunikationspaket USB (DT4900-01), 8x LR6-Alkalibatterie, Bedienungshandbuch

https://www.hioki.com/euro-en/products/pv/insulation-resistance/id_1266776

Zugehörige Produkte

- IR5050 Hochspannungs-Isolationstester

- IR5051-90 Hochspannungs-Isolationstester

- Z3210 Bluetooth Adapter

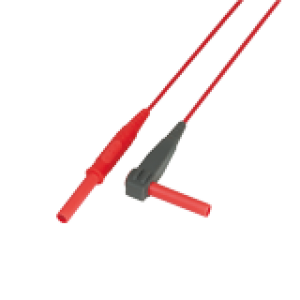

- L9850-01 Rote Messleitung, 3 Meter

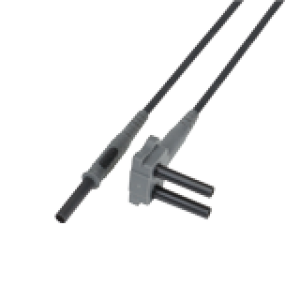

- L9850-02 Geschirmte Schwarze Messleitung, 3 Meter

- L9850-03 Blaue Messleitung, 3 Meter

- L9850-11 Rote Messleitung, 10 Meter

- L9850-12 Geschirmte Schwarze Messleitung, 10 Meter

- L9850-13 Blaue Messleitung, 10 Meter

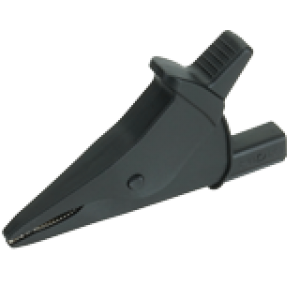

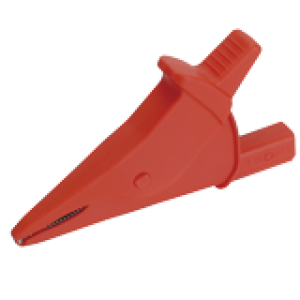

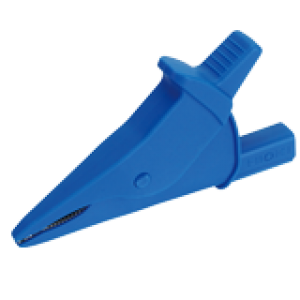

- L9851-01 Rote Krokodil-Klemme

- L9851-02 Schwarze Krokodil-Klemme

- L9851-03 Blaue Krokodil-Klemme

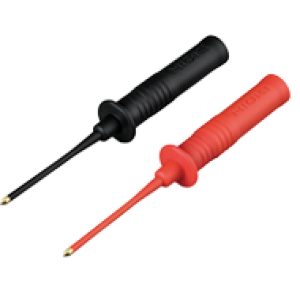

- L9852 Tastspitzenset (rot und schwarz)

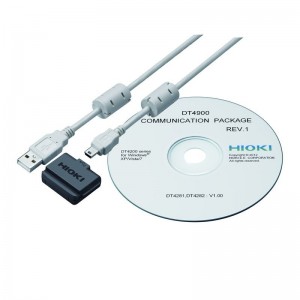

- DT4900-01 Kommunikationspaket (USB)
