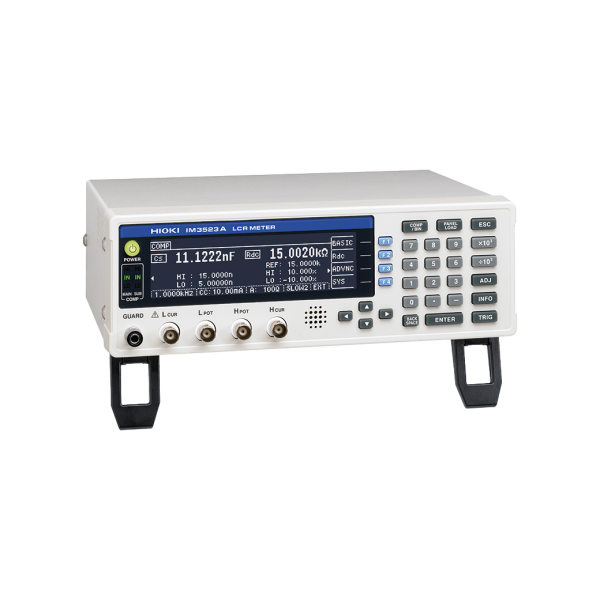

HIOKI IM3523A

HIOKI IM3523 LCR METER

Der IM3523A ist ein LCR-Messgerät für die Prüfung passiver Bauelemente wie

Kondensatoren, Induktivitäten und Widerstände im Frequenzbereich von 40 Hz bis 200 kHz

und mit einem Impedanzmessbereich von 10 mO bis 200 MO. Mit einer Grundgenauigkeit

von ±0,08% und einer typischen Messgeschwindigkeit von 2 ms eignet er sich für

Prüfaufgaben in Labor- und produktionsnahen Umgebungen. Einstellbare Prüfsignalpegel

von 5 mV bis 5 V sowie von 10 µA bis 50 mA ermöglichen eine Anpassung der

Messbedingungen an unterschiedliche Bauteiltypen, von hochgenauen Kondensatoren bis

hin zu Leistungsinduktivitäten.

Messfunktionen

Der IM3523A unterstützt einen Dauermessbetrieb, bei dem bis zu vier Messparameter

sequenziell erfasst werden, indem automatisch zwischen zwei Anzeigepaaren umgeschaltet

wird. Dies ermöglicht eine effiziente Prüfung, wenn mehrere Bauteilkenngrößen bewertet

werden müssen. Zusätzlich zur AC-Impedanzmessung steht eine DC-Widerstandsmessung

zur Verfügung. Comparator- und BIN-Funktionen unterstützen die Grenzwertprüfung und

Klassifizierung von Bauteilen. Eine Kabellängenkorrektur für 0 m und 1 m sowie eine

Vierleitungs-Kontaktprüfung tragen zur Messstabilität bei, indem offene oder fehlerhafte

Kontaktierungen erkannt werden.

DC-Bias-Messungen sind in Kombination mit optionalen externen DC-Bias-Einheiten

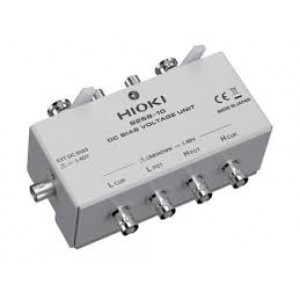

möglich. Die DC-Bias-Spannungseinheit 9268-10 erlaubt die Einkopplung externer DC-

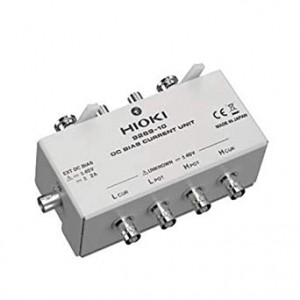

Spannungsquellen bis ±40 V in den Messpfad, während die DC-Bias-Stromeinheit 9269-10

den Anschluss externer DC-Stromquellen bis 2 A unterstützt.

Bedienung und Systemintegration

Ein kontrastreiches monochromes LCD sowie eine übersichtlich gestaltete Fronttastatur

ermöglichen eine klare Darstellung der Messwerte und schnelle Parameteränderungen. Die

kompakte Bauform unterstützt den Einsatz in automatisierten Prüfumgebungen, wobei die

kurze Messzeit einen hohen Prüfdurchsatz ermöglicht. USB, LAN (100BASE-T) und EXT I/O

stehen serienmäßig für die PC-Anbindung und Systemintegration zur Verfügung.

Entwickelt und gefertigt in Japan, ist der IM3523A für reproduzierbare Messergebnisse im

Labor- und Produktionsbetrieb ausgelegt.

Wesentliche Merkmale des IM3523A:

• Grundgenauigkeit von ±0,05% (DC, 40Hz bis 200kHz, 5mV bis 5V, 10uA bis 50mA)

• Non-Stop-Prüfung unter gemischten Messbedingungen wie C-D(120 Hz) und ESR(100 kHz)

  mit 10-facher Geschwindigkeit im Vergleich zu den Vorgängermodellen

• Eingebauter Komparator und BIN-Funktionen
• Schnelle 2 ms Testzeit
• inkl. LAN-Schnittstelle, EXT I/O, USB
•

Applikationen

- Bauteilprüfung von Kondensatoren, Induktivitäten und Widerständen in Entwicklung und Produktion

- Wareneingangsprüfung und automatisierte Prüfungen mit Comparator- und BIN-Funktion

- AC-Impedanz- und DC-Widerstandsmessungen passiver Bauelemente

- Labor- und Hochschuleinsatz für LCR-Messungen

Lieferumfang: HIOKI IM3523A LCR METER, Netzkabel, Bedienungshandbuch, Software-CD, Sicherheitshinweise

https://www.hioki.com/global/products/lcr-meters/10-mhz/id_1265475

Zugehörige Produkte

- IM3533 LCR-Messgerät

- IM3533-01 LCR-Messgerät

- IM3536 LCR-Messgerät

- IM3570 Impedanz-Analysator

- IM3590 Chemischer Impedanz-Analysator

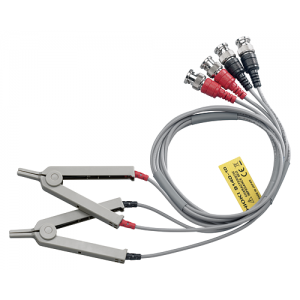

- 9140-10 4-Pol-Messkabel

- 9500-10 4-Pol- Messkabel

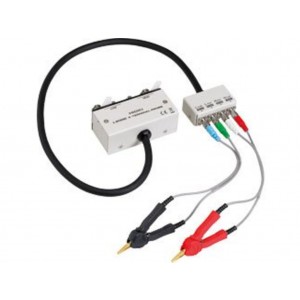

- L2000 4-Pol Messkabel

- L2001 Pinzettenmesskabel

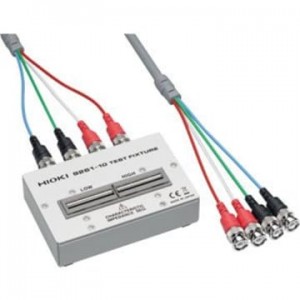

- 9261-10 Messadapter

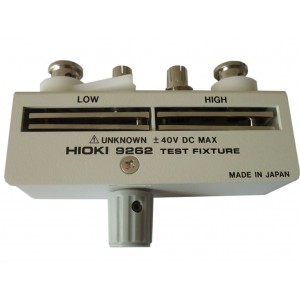

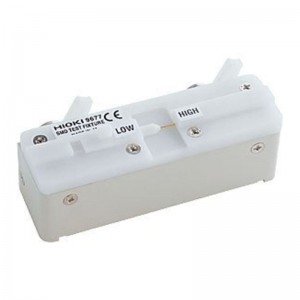

- 9262 Messadapter
