HIOKI FT6380-90

HIOKI FT6380-90 Erdungsprüfzange

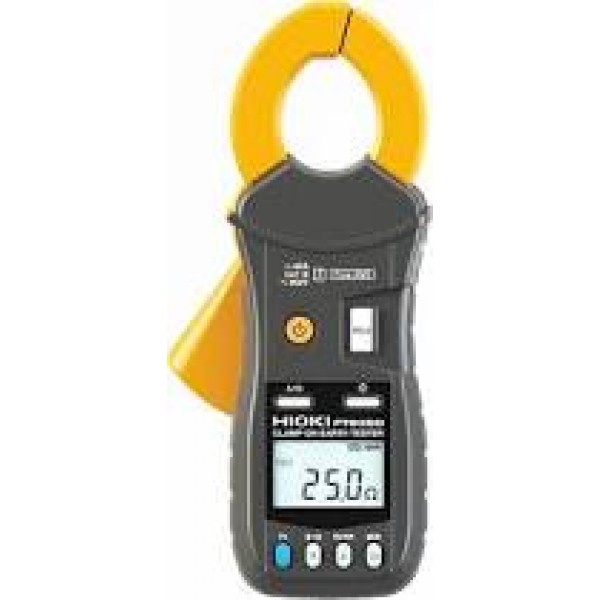

Die Erdungsmesszange HIOKI FT6380-90 ist speziell für die Prüfung von Erdungsanlagen

mit mehreren parallel geschalteten Erdern konzipiert. Sie ermöglicht die direkte Messung des

Erdungswiderstands am angeschlossenen Erdleiter, ohne dass dieser dafür getrennt werden muss.

Typische Anwendungen finden sich bei der Überprüfung von Übertragungsmasten, Tank- und

Industrieanlagen sowie bei Blitzschutz- und Photovoltaikanlagen mit mehreren Erdpfaden.

Zusätzlich kann das Gerät Leckströme und Wechselströme bis zu 60 A erfassen. Es ist für

Leiterdurchmesser bis 32 mm ausgelegt und entspricht der Sicherheitskategorie CAT IV 600 V.

Messprinzip in mehrfach geerdeten Systemen

Die Messung basiert auf zwei getrennten Spulen im Zangenkopf. Eine Spule induziert eine

Messspannung in den umschlossenen Erdleiter, während die zweite den daraus resultierenden

Strom misst. Damit dieses Verfahren funktioniert, müssen mindestens zwei parallel vorhandene

Erdpfade bestehen, sodass ein geschlossener Stromkreis entstehen kann.

Für die Widerstandsmessung stehen zehn Messbereiche von 0,20 O bis 1600 O zur Verfügung,

wobei der kleinste spezifizierte Messwert bei 20 mO liegt. Die Bereichswahl erfolgt automatisch.

Über die HOLD-Funktion lässt sich ein Messwert im Display speichern. Für den Einsatz in dunklen

Umgebungen verfügt das Gerät über eine zuschaltbare Hintergrundbeleuchtung.

Strommessung und Zusatzfunktionen

Neben dem Erdungswiderstand kann die Zange auch Wechselstrom messen. Im kleinsten Messbereich

von 20 mA lassen sich selbst geringe Leckströme erfassen, während Lastströme bis 60 A ebenfalls

abgedeckt werden. Die Messung erfolgt als True-RMS-Erfassung.

Eine zuschaltbare Filterfunktion reduziert hochfrequente Störanteile, wie sie etwa durch Schaltnetzteile

oder Frequenzumrichter entstehen. Bei der Widerstandsmessung sorgt diese Funktion für eine stabilere

Anzeige durch Mittelwertbildung.

Darüber hinaus verfügt das Gerät über einen einstellbaren Grenzwertalarm für Widerstands- und Strommessungen.

Messdaten können im internen Speicher abgelegt werden, der Platz für bis zu 2000 Werte bietet.

Bluetooth-Kommunikation

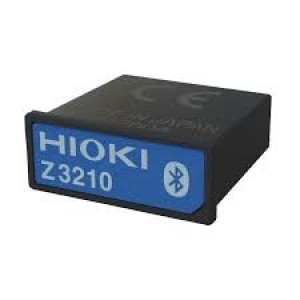

Da die FT6380-90 den Bluetooth-Adapter Z3210 im Set beinhaltet, lassen sich Messwerte
ohne zusätzliches Zubehör an Smartphones, Tablets oder andere kompatible Endgeräte
übertragen. Dafür stehen zwei Betriebsarten zur Verfügung: der GENNECT Cross-Modus für
die Kommunikation mit der GENNECT Cross App sowie der HID-Modus für die direkte
Ausgabe von Messwerten an die aktive Anwendung. Beide Modi können nicht gleichzeitig
verwendet werden. Der gewählte Modus wird im Adapter gespeichert.

Die Stromversorgung erfolgt über zwei LR6-Batterien. Die typische Betriebsdauer liegt bei etwa

40 Stunden ohne Bluetooth-Adapter und rund 35 Stunden mit aktivierter Funkverbindung. Nach

dem Einschalten ist kein Nullabgleich erforderlich, sodass das Gerät sofort einsatzbereit ist. Eine

mitgelieferte Referenzschleife erlaubt eine schnelle Funktionsprüfung vor der Messung. Die

Entwicklung und Fertigung erfolgen in Japan in unternehmenseigenen Produktionsstätten von HIOKI.

Wesentliche Merkmale des HIOKI FT6380-90:

• Strommessung: 20 mA to 60 A,  0.01 mA / 0.1 A Auflösung
• Spannungsmessung: 600mV  -  1000V DC,  6V  -  1000V AC
• Erdungs-Widerstandsmessung: 0,20Ohm  -  1600Ohm
• Genauigkeit: +/-2%rdg. +/-0.05 mA
• Datenspeicher: 2000 Messungen

• CAT IV 600V, IP40



Applikationen

• Erdungsprüfungen an Übertragungsmasten, Tankanlagen und Industrieanlagen
• Erdungsprüfungen an Blitzschutzanlagen und PV-Anlagen mit mehreren Erdpfaden

• Ableitstrom und Laststrommessungen bis 60 A



Lieferumfang: HIOKI FT6380-50, Z3210 Bluetooth-Adapter, Widerstandsprüfschleife,

Gerätekoffer, 2x Batterien LR6, Bedienungshandbuch, Halteschlaufe, Sicherheitshinweise
