HIOKI CT6833-01

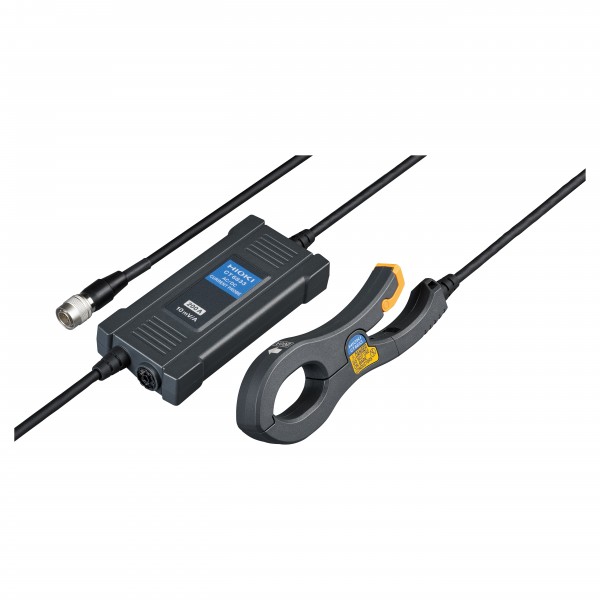

HIOKI CT6833-01 Schlanke, hochgenaue AC/DC Stromzange

Die AC/DC-Stromzange CT6833-01 bietet eine beispiellose Messgenauigkeit  mit einer

Grundgenauigkeit von ±0,07% vom Messwert – ein Niveau, das üblicherweise nur bei

Durchsteckwandlern zu finden ist. Die Kombination aus Zero-Flux-Technologie und

Fluxgate-Sensor ermöglicht außergewöhnlich präzise und stabile AC/DC-Strommessungen

bis 200 A. Ihr schlankes Design führte zur Bezeichnung ‚Dolphin Clamp‘ und wurde für den

Einsatz in engen Bereichen mit dichter Verkabelung optimiert, beispielsweise im

Fahrzeuginnenraum. Dadurch lässt sie sich auch an schwer zugänglichen Stellen wie bei

der Strommessung an Zusatzbatterien einfach installieren. Die Zange ist für Leiter mit einem

maximalen Durchmesser von 20 mm ausgelegt und eignet sich dadurch für eine Vielzahl

von Anwendungen.

Bei vielen Stromsensoren kann die Position des Leiters innerhalb der Zange die

Messgenauigkeit beeinflussen. Die CT6833-01 hingegen liefert hochreproduzierbare

Messergebnisse, unabhängig davon, wo sich der Leiter innerhalb des Sensors befindet.

Dank HIOKIs ausgeklügelter Konstruktion bleiben die Messwerte stabil und zuverlässig.

Eine der größten Herausforderungen bei Langzeitstrommessungen ist der

temperaturbedingte Signaldrift. Während HIOKI-Fluxgate-Sensoren bereits für ihren sehr

geringen Drift bekannt sind, setzt die CT6833-01 neue Maßstäbe – der Drift wird auf ein

kaum noch messbares Niveau reduziert. Selbst unter extremen Bedingungen, etwa unter

der Motorhaube eines Fahrzeugs, wo die Temperaturen während Tests stark ansteigen

können, hält die CT6833-01 eine stabile Genauigkeit innerhalb von 0,01 %, was eine

hochpräzise Datenerfassung für Umwelttests und Prüfungen gewährleistet.

Für den zuverlässigen Einsatz in engen Testumgebungen verfügt die CT6833-01 über einen

innovativen Verriegelungsmechanismus, der ein versehentliches Öffnen der Zange während

der Messung verhindert. In beengten Bereichen werden Sensoren oft gegen Bauteile

gedrückt oder zwischen Kabeln eingeklemmt, wodurch ungewollter Druck auf die

Stromzange entstehen kann. Dank der sicheren Verriegelung bleibt die CT6833-01 fest

geschlossen und gewährleistet eine unterbrechungsfreie und zuverlässige Messung, selbst

unter schwierigen Bedingungen.

Mit einer Bandbreite von 50 kHz kann die CT6833-01 dynamische Stromverläufe präzise

erfassen. In Kombination mit ihrer außergewöhnlichen Genauigkeit erfüllt sie selbst strenge

Prüfstandards wie WLTP und ermöglicht äußerst zuverlässige Messungen in der

Automobilindustrie und anderen Anwendungen, die höchste Messgenauigkeit erfordern.

Die CT6833 arbeitet direkt mit HIOKI-Leistungsanalysatoren und -Speicherrekordern, die

den Sensor über den ME15W-Anschluss mit Strom versorgen. In Kombination mit einem

HIOKI-Sensor-Netzteil (CT9555, CT9556 oder CT9557) kann sie auch mit Oszilloskopen

oder anderen DAQ-Systemen verwendet werden, wobei sie ein Ausgangssignal von 4 mV/A

liefert.

 Die CT6833-01 verfügt über zwei Kabelabschnitte mit einer Gesamtlänge von 10 m – die

ersten 4 m vom Sensor zur Steuerbox und 1 m von der Steuerbox zum Anschlussstecker.

Dadurch lässt sie sich flexibel in unterschiedliche Testaufbauten integrieren.

Wesentliche Merkmale der CT6833-01:

- Frequenzbandbreite von DC bis 50 kHz
- Nennstrom beträgt 200A AC/DC
- Breiter Temperaturbereich von -40°C bis 85°C
- Einhandbedienung und robuster Verriegelungsmechanismus
- DC-Strommessgenauigkeit ±0,07% rdg

  Applikationen

- WLTP-Tests (Worldwide harmonized Light vehicles Test Procedure) an Nutzfahrzeugen

- Hochpräzise Strommessung in räumlich engen Bereichen

Lieferumfang: CT6833-01, Markierungsbänder ×6, Tragetasche, Bedienungsanleitung, Gerätekoffer
