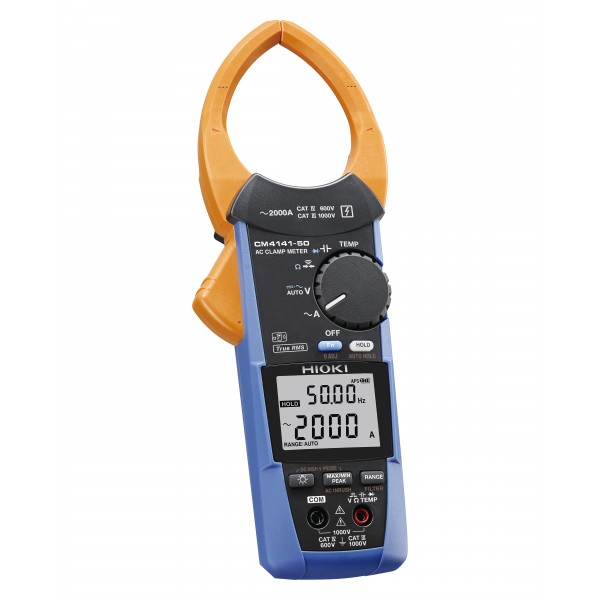

HIOKI CM4141-50

HIOKI CM4141 Stromzange mit Anzeige

Das HIOKI CM4141-50 AC-Zangenmultimeter wurde speziell für AC-Strommessungen in

Stromnetzen, Energieverteilungen und industriellen Versorgungsanlagen entwickelt. Mit drei

dedizierten Strommessbereichen von 60 A, 600 A und 2000 A eignet sich das Gerät insbesondere

für Anwendungen an Einspeisungen, Transformatoren und großen AC-Verbrauchern, bei

denen präzise Wechselstrommessungen im Vordergrund stehen.

Die schmale Zangenform ermöglicht die Messung von Leitern mit einem Durchmesser bis

55 mm. Gleichzeitig erlaubt die kompakte Bauform mit einer minimalen Backenbreite von

11 mm den Zugang zwischen eng geführten Leitern in dicht bestückten Schaltschränken und

Verteilungen.

AC-Strommessung in Netz- und Verteilungsanlagen

Das CM4141-50 deckt AC-Strommessungen von 60 A bis 2000 A ab und kombiniert diese

mit Spannungsmessungen bis 1000 V AC/DC. Dadurch eignet sich das Gerät für typische

Messaufgaben in Umspannwerken, Energieverteilungen und industriellen Stromversorgungen.

Mit den Sicherheitskategorien CAT IV 600 V und CAT III 1000 V unterstützt das Zangenmultimeter

Messungen sowohl nahe der Einspeisung als auch innerhalb von Verteilungsanlagen.

Die große Zangenöffnung von 55 mm ermöglicht die Erfassung größerer Leiterquerschnitte und

Sammelschienenanschlüsse. Gleichzeitig erleichtert die schlanke Bauform den Einsatz in

beengten Einbausituationen. Dadurch eignet sich das Gerät besonders für Strommessungen in

Energieverteilungen, bei denen sowohl Zugänglichkeit als auch Leitergröße entscheidend sind.

Multimeter-Funktionen für Wartung und Service

Neben der AC-Strommessung bietet das CM4141-50 umfangreiche Multimeterfunktionen für

Wartung, Diagnose und elektrische Prüfungen. Dazu gehören Spannungsmessungen bis 1000 V

AC/DC, Widerstandsmessung, Durchgangsprüfung, Diodentest, Frequenzmessung, Temperaturmessung

sowie Einschaltstrommessung.

Die Temperaturmessung erfolgt über Thermoelemente des Typs K, beispielsweise mit dem

optionalen DT4910-Thermoelement.

Zusätzliche Funktionen wie automatische AC/DC-Erkennung, Max/Min/Avg-Anzeige, Peak-

Wert-Erfassung, Filterfunktion sowie manuelles und automatisches Hold unterstützen typische

Wartungs- und Fehlersuchaufgaben im täglichen Einsatz.

Dadurch kann das CM4141-50 nicht nur als Stromzange für große AC-Leiter genutzt werden,

sondern ersetzt in vielen Anwendungen zusätzlich ein separates Digitalmultimeter.

Bluetooth-Kommunikation und Datenauswertung

Über den optionalen Z3210 Bluetooth-Adapter lässt sich das Gerät drahtlos mit Smartphones oder

Tablets verbinden. Mit der kostenlosen GENNECT Cross App für iOS und Android können

Messwerte dokumentiert, protokolliert und in Berichten verarbeitet werden.

Zusätzlich unterstützt die App eine Oberschwingungsanalyse von der 1. bis zur 30. Harmonischen.

Der Z3210 bietet darüber hinaus einen HID-Modus, mit dem Messwerte direkt in Anwendungen

wie Excel übertragen werden können.

Wesentliche Merkmale des HIOKI CM4141-50:

• Strommessung: 2000 A AC, True RMS,

• Spannungsmessung: 600mV  -  1000V DC,  6V  -  1000V AC

• Widerstandsmessung: 600Ohm  -  6MOhm

• Kapazitätsmessung: 1µF  -  1000µF

• Frequenzbereich: 9,999Hz  -  999,9Hz

• gleichzeitig messen von Einschaltstrom in Effektiv- und Scheitelwerten

• weitere Funktionen:

• Einschaltstrom, Max/Min/Avg/Peak, Dioden check, Durchgangstest, Low-pass-Filter

• CAT III 1000V, CAT IV 600V, IP54,

Applikationen

- Messungen in Stromnetzen und Energieverteilungen

- Wartung und Prüfung von Umspannwerken und Transformatoren

- Einschaltstrommessungen an großen AC-Verbrauchern

- Messaufgaben für spezialisierte Dienstleister im Netzbetrieb

Lieferumfang: HIOKI CM4141-50, Messleitungen L9300, Tasche C0203, 2x Batterien LR03, Bedienungshandbuch
