HIOKI CM4002

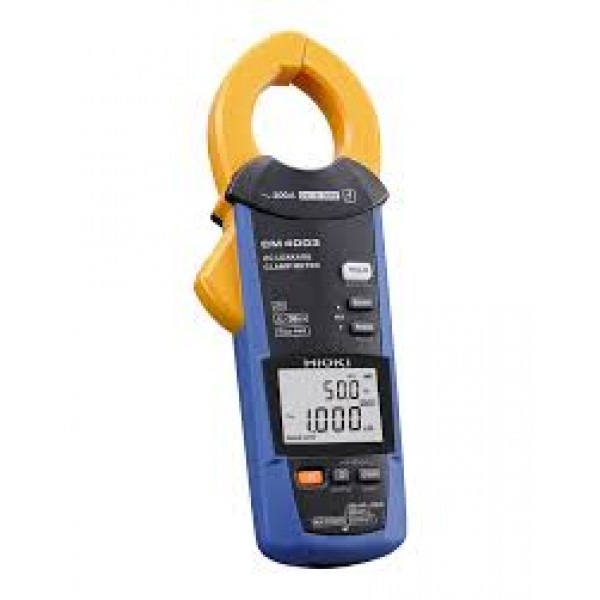

Hioki CM4002 AC-Leckstromzange

Leckströme in elektrischen Installationen entstehen häufig durch Schaltnetzteile, Filter,

Frequenzumrichter oder andere elektronische Verbraucher. Da diese Ströme oft unterhalb

des Messbereichs herkömmlicher Stromzangen liegen, ist ihre Ursache in vielen Fällen

schwer zu lokalisieren. Die HIOKI CM4002 AC-Leckstromzange wurde speziell für die

präzise Messung kleiner Ableitströme entwickelt und erfasst Leckströme bereits ab 60 µA.

Mit sechs Messbereichen von 6 mA bis 200 A AC eignet sich die CM4002 sowohl für

Leckstrom- als auch für Laststrommessungen. Dadurch lassen sich Leckströme im

Zusammenhang mit dem Auslöseverhalten von Fehlerstrom-Schutzschaltern bewerten.

Gleichzeitig kann zwischen Differenzstrom als tatsächlichem Fehlerstrom gegen Erde

und dem Laststrom einzelner Leiter unterschieden werden.

Leckstrombewertung in elektrischen Installationen

Dank eines maximalen Leiterdurchmessers von 40 mm können auch größere Leiter und

mehradrige Kabel in Verteilungen erfasst werden, in denen Leckströme mehrerer

Stromkreise auftreten. Die CM4002 ist speziell für Leckstrommessungen unter

Installationsbedingungen gemäß IEC/EN 61557-13 ausgelegt.

Der Frequenzbereich von 15 Hz bis 2 kHz ermöglicht die Erfassung hochfrequenter

Leckströme, wie sie typischerweise durch Frequenzumrichter oder Schaltnetzteile

verursacht werden. Über einen zuschaltbaren 50/60-Hz-Filter lassen sich diese hochfrequenten

Anteile unterdrücken, sodass gezielt der für die Auslösung von Fehlerstrom-Schutzschaltern

relevante Leckstrom bewertet werden kann.

Ein integrierter Grenzwertalarm signalisiert das Überschreiten definierter Leckstromwerte.

Dadurch kann der gemessene Wert direkt mit den Auslöseströmen von Fehlerstrom-Schutz-

schaltern oder installationsspezifischen Grenzwerten verglichen werden.

Funktionen für Service und Installation

Das hintergrundbeleuchtete Display zeigt Strom und Frequenz gleichzeitig an und unterstützt

Messungen in schlecht beleuchteten Arbeitsbereichen. Zusätzlich bietet die CM4002 Funktionen

wie Auto Hold, Max/Min/Avg-Aufzeichnung, Einschaltstrommessung sowie Peak-Erfassung

zur Analyse kurzzeitiger Stromspitzen.

Mit den Sicherheitskategorien CAT IV 300 V und CAT III 600 V eignet sich das Gerät für

Messungen in festen Installationen, Verteilungen sowie elektrischen Anlagen in Wohn-, Gewerbe-

und Industrieumgebungen.

Bluetooth-Kommunikation und Datenerfassung

Über den optionalen Bluetooth-Adapter Z3210 kann die CM4002 Messwerte drahtlos an

Smartphones oder Tablets übertragen. Dies ermöglicht die Dokumentation, Kommentierung

und Berichtserstellung direkt auf mobilen Endgeräten.

Zusätzlich können Messwerte in Echtzeit angezeigt werden, auch wenn das Messgerät selbst

nicht direkt sichtbar ist. Der Z3210 unterstützt außerdem den HID-Modus, wodurch Messwerte

direkt in Anwendungen wie Excel übertragen werden können. In diesem Betriebsmodus wird der

Adapter vom verbundenen Gerät als Bluetooth-Tastatur erkannt.

Entwickelt und gefertigt in Japan

HIOKI entwickelt seit Jahrzehnten Stromsensorik für präzise Messungen in elektrischen Systemen.

Leckstromzangen, Stromzangen und Zangenmultimeter werden im firmeneigenen Werk in der Präfektur

Nagano in Japan entwickelt und gefertigt. Die enge Verzahnung von Entwicklung und Produktion sowie

die vollständige Kontrolle über Sensorik, Mechanik und Elektronik prägen die Qualität und Zuverlässigkeit

der Geräte im täglichen Einsatz.

Wesentliche Merkmale der CM4002:

• Nur AC TRMS, Messbereiche: 0,060mA bis 200A
• Erkennen Sie winzige Leckströme mit einem neu entwickelten Sensor. (Zangenhmesser bis zu 40mm )
• Breiter Messbereich, der von Leckströmen bis zu Lastströmen reicht
• Entspricht der Leistungsnorm, die in IEC/EN 61557-13, einer internationalen Norm für Leckzangenmessgeräte, festgelegt ist
• GFCI- und GGM-Probleme schnell lösen
• Beschleunigen Sie die Beurteilung von bestanden/nicht bestanden mit der eingebauten Komparatorfunktion
• Messgenauigkeit: ±1.0% rdg (6,00 mA to 6,000 A), ±1.5% rdg (60,00 A to 200,0 A)
• Frequenzbereich: 15Hz bis 2kHz
• Größter messbarer Leiterdurchmesser: 40mm
• Crest Faktor: 3

• CAT III 600V / CAT IV 300V



Applikationen

• Erkennung von Leckströmen bei Fehlauslösungen von RCD- oder FI-Schutzschaltern

• Fehlersuche bei Ableitströmen in elektrischen Installationen

• Prüfung elektrischer Installationen gemäß IEC/EN 61557-13

• Messung von Summenableitströmen in Stromkreisen mit mehreren Verbrauchern

• Leckstrommessungen in Anlagen mit Frequenzumrichtern oder Schaltnetzteilen

•

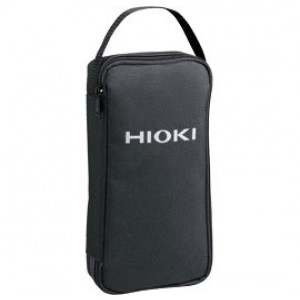

Lieferumfang: CM4002 AC-Leckstromzange, C0203 Gerätetasche, Bedienungsanleitung,  Sicherheitshinweise, 2x LR6 (AA) Alkaline-Batterien

Lieferumfang: CM4002 AC-Leckstromzange, C0203 Gerätetasche, Bedienungsanleitung,  Sicherheitshinweise, 2x LR6 (AA) Alkaline-Batterien
