HIOKI 9465-11

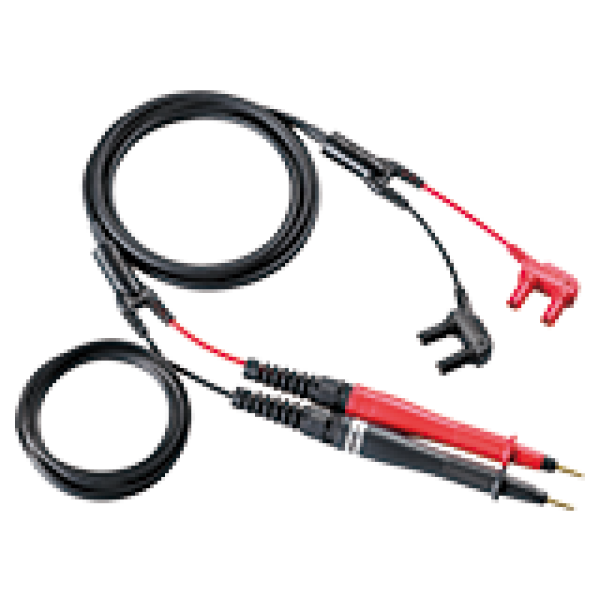

HIOKI 9465-11 Messleitungen

Die Messleitungen 9465-11 sind für präzise 4-Leiter-Gleichstrom-Widerstandsmessungen

mit den Widerstandsmessgeräten HIOKI RM3548 und RM3548-50 ausgelegt. Mit einer

Kabellänge von 3,9 m für die schwarze und ca. 2,0 m für die rote Leitung bieten sie einen

komfortablen Zugang zu weiter auseinanderliegenden Messpunkten.

Vom Gerätestecker aus verlaufen die rote und die schwarze Leitung zunächst über etwa

1,75 m gemeinsam, bevor sie sich verzweigen. Die rote Leitung reicht ca. 5 cm über den

Abzweig hinaus und endet in einem 18 cm langen Handgriff mit gerader Pogo-Pin-Spitze.

Die schwarze Leitung führt über ca. 2,0 m zu einem identischen Handgriff mit gerader Pogo-

Pin-Spitze. Diese asymmetrische Ausführung ermöglicht Messungen zwischen weiter

voneinander entfernten Messpunkten und gewährleistet gleichzeitig die mechanische

Stabilität des teilweise gemeinsam geführten Kabelabschnitts.

Im Unterschied zum L2140 Messleitungssatz, der eine Pogo-Pin-Spitze an der roten Leitung

und eine Krokodilklemme an der schwarzen Leitung kombiniert, besitzen bei der 9465-11

beide Leitungen gerade Pogo-Pin-Spitzen für präzisen Kontakt auf definierten metallischen

Flächen. Jede Pogo-Pin-Spitze (Ø 2,9 mm) weist einen koaxialen Aufbau auf, bei dem der

Innenleiter als SENSE-Leitung und der Außenleiter als SOURCE-Leitung dient. Dadurch

werden Kontaktwiderstände und Störeinflüsse minimiert, was stabile und wiederholgenaue

Niederohmmessungen ermöglicht. Der Federmechanismus erzeugt bei 1 mm Hub eine

definierte Anpresskraft von ca. 190 g bis 250 g und sorgt für einen zuverlässigen Kontakt an

kleinen Pads oder metallischen Anschlussstellen.

Wesentliche Merkmale der 9465-11:

- Typ: 4-Leiter-Messleitungen mit geraden Pogo-Pin-Spitzen

- Messart: Gleichstrom-Widerstand

- Spitzenart: Vergoldete, federnd gelagerte Pogo-Pins (Ø 2,9 mm, Länge 13,5 mm)

- Anpresskraft: ca. 190 g bis 250 g (bei 1 mm Hub)

- Kabellänge: Schwarz 3,9 m, Rot ca. 2,0 m (gemeinsam geführt über 1,75 m ab Geräteseite)

- Aufbau: 4-Leiter-Ausführung mit koaxialen Pogo-Pin-Spitzen

- Kompatible Messgeräte: HIOKI RM3548, RM3548-50 sowie andere DC-4-Leiter-

  Widerstandsmessgeräte

Lieferumfang: 9465-11 Pogo-Pin-Messleitungen
