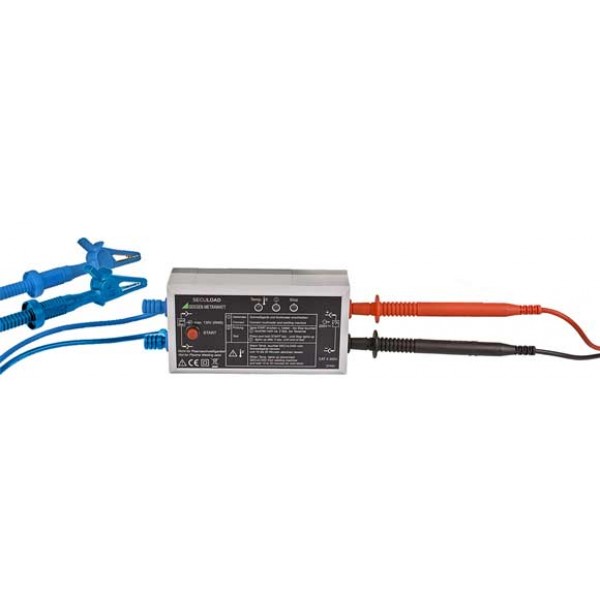

GMC SECULOAD-N

Der Prüfadapter dient, in Verbindung mit einem Spannungs­messgerät, zum Prüfen von Schweißgeräten nach der Norm EN 60974-4:2007. Hiernach dürfen die Scheitelwerte der Leerlauf­spannung bei allen möglichen Ein­stellungen die Grenzwerte nicht überschreiten. Der Spitzenwertgleichrichter des SECULOAD-N verwendet die nach Norm empfoh­lene Gleichrichterdiode 1N4007. Diese Diode ist eine Netzgleich­richterdiode und prinzip­bedingt nur für Spannungs­quellen mit niedriger Taktfrequenz im Bereich der Netz­frequenz oder für Spannungs­quellen mit herkömm­lichem Transformator geeignet. Es gibt jedoch Schweißgeräte am Markt, die getaktete Spannungs­quellen mit deutlich höheren Taktfrequenzen verwenden. Diese können Schalt­impulse mit hohen Spannungen erzeugen, die vom Spitzenwert­gleichrichter des SECULOAD-N nicht in ihrer ganzen Höhe erfasst werden. Die vom SECULOAD-N ausgegebene Spannung kann hier deutlich unter den Spitzenwerten in der Ausgangsspannung des Schweiß­gerätes liegen. Dies ist bei der Beurteilung der Mess­ergebnisse unbedingt zu beachten! Lieferumfang: Prüfadapter, Messleitungen mit Krokoclips, Bedienungsanleitung Hinweis: In Verbindung mit SECUSTAR FM wird zusätzlich ein Multimeter mit Peak-Hold z. B. METRAHIT TECH / XTRA benötigt.
