HIOKI FT9847 Signaleinspeisezange
Die FT9847 ist eine Signaleinspeisezange, die in Verbindung mit dem FT6041 für die Zwei-
Zangen-Erdungsmessung verwendet wird. Bei diesem spießlosen Messverfahren speist sie das
Prüfsignal in den Erdleiter ein, während die Signalerfassungszange CT9848 den daraus
resultierenden Strom misst. Durch das Zusammenspiel beider Zangen kann der Erdungswiderstand
in mehrfach geerdeten Anlagen bestimmt werden, ohne zusätzliche Hilfserder einsetzen zu müssen.
Die Zange eignet sich für Leiter mit einem Durchmesser von bis zu 52 mm sowie für Sammelschienen
bis 78 mm × 20 mm. Der Anschluss an den FT6041 erfolgt über ein 2 Meter langes Kabel mit 4-mm-Steckern.
Sie erfüllt die Anforderungen der Sicherheitskategorien CAT IV 300 V und CAT III 600 V. Die FT9847 ist
ausschließlich für die Einspeisung des Messsignals ausgelegt und nicht zur Strommessung bestimmt.
Für die Messung werden die FT9847 und die CT9848 um denselben Erdleiter gelegt. Dabei ist darauf
zu achten, dass beide Zangen in die gleiche Richtung zeigen und mit einem Mindestabstand von
150 mm positioniert werden. In dieser Konfiguration erweitert die FT9847 gemeinsam mit der CT9848
die Einsatzmöglichkeiten des FT6041 um eine zangenbasierte Erdungsmessung in mehrfach geerdeten
Systemen, die sonst eine spezielle Erdungsmesszange erfordern würde. Beide Zangen sind bereits im
Erdungsmessgeräte-Set FT6041-91 enthalten.

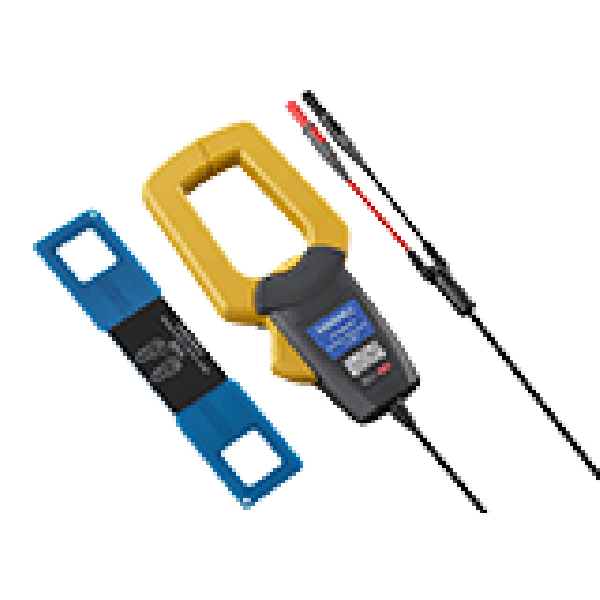

Lieferumfang:
- FT9847 Signaleinspeisezange
- Referenzschleife
Zugehörige Produkte:
- CT9848 Signalerfassungszange
- FT6041 Erdungsmessgerät
- FT6041-91 Erdungsmessgeräte-Set
- FT6380-50 Erdungsmesszange
- FT6380-90 Erdungsmesszange
| Hersteller | HIOKI EUROPE GmbH |
|---|---|
| Lieferzeit | ab Lager E |
| Gewährleistung | Drei Jahre |
| Frequenz | DC bis 1 MHz |
| Gleichstrom | 20 A |
| Wechselstrom | 20 A |
