HIOKI IR5050

HIOKI IR5050 Hochspannungs-Isolationsprüfgerät

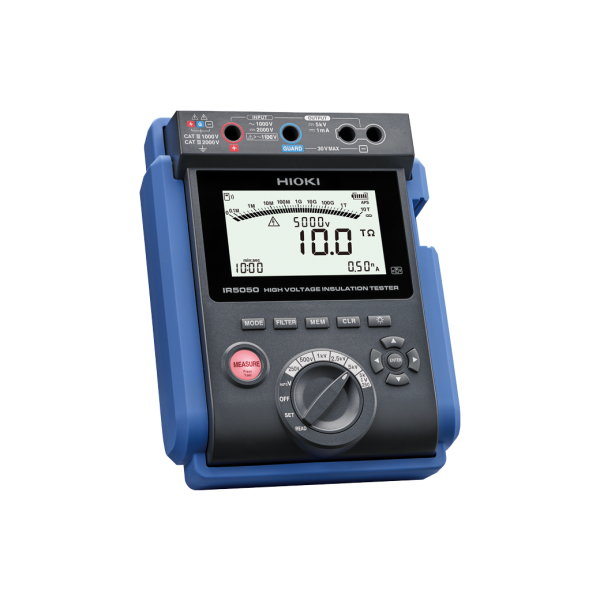

Der IR5050 ist ein tragbares Hochspannungs-Isolationsprüfgerät mit fünf wählbaren

Prüfspannungen von 250 V bis 5 kV und sieben Messbereichen für Isolationswiderstände

von 10 MO bis 10 TO. Die Bluetooth-Schnittstelle ermöglicht in Verbindung mit dem

optionalen Adapter Z3210 eine schnelle und effiziente Datenübertragung direkt auf

Smartphones oder Tablets. Sein kompaktes Design und geringes Gewicht machen den

IR5050 zum idealen Werkzeug für den Einsatz vor Ort. Der mitgelieferte Transportkoffer

ermöglicht den Einsatz in IP65-Umgebungen und schützt zuverlässig vor Staub und Wasser.

Die Sicherheitskategorie CAT III bis 2000 V erlaubt den Einsatz an Hochspannungssystemen

dieser Klasse. Eine automatische Entladefunktion erhöht die Sicherheit, indem sie nach der

Messung verbliebene Restladungen ableitet. Abgeschirmte Messleitungen und Guard-

Anschlüsse minimieren Störeinflüsse und sorgen für stabile, zuverlässige Messergebnisse.

Isolationswiderstandswerte sind für eine erste Beurteilung nützlich, reichen jedoch nicht aus,

um Alterung, Feuchtigkeitseinfluss oder Verunreinigungen detailliert zu bewerten. Zudem

variiert der Isolationswiderstand mit Temperatur und Luftfeuchtigkeit, sodass eine einzelne

Messung keine verlässliche Aussage über die langfristige Veränderung der

Isolationseigenschaften zulässt. Um das zu berücksichtigen, verfügt der IR5050 über

Messfunktionen für den Polarisation Index (Polarization Index, PI), das Dielektrische

Absorptionsverhältnis (Dielectric Absorption Ratio, DAR) und die Dielektrische Entladung

(Dielectric Discharge, DD), um eine umfassendere Beurteilung des Isolationszustands zu

ermöglichen.

Der Polarisationsindex (PI) ist ein Prüfverfahren zur Bewertung der zeitabhängigen

Veränderung des Isolationswiderstands in Isolationsmaterialien. Üblicherweise wird der PI

als Verhältnis des Isolationswiderstands nach 10 Minuten angelegter Prüfspannung zum

Wert nach 1 Minute angegeben. Der Polarisationsindex (PI) ist eine wichtige Kenngröße zur

Diagnose von Kabelisolationen, da er unabhängig von Form und Größe der Isolation ist und

empfindlich auf Feuchtigkeitsaufnahme reagiert.

Die Dielektrische Absorptionsrate (DAR) basiert auf derselben Messmethodik wie der PI,

benötigt aber weniger Messzeit. DAR ist definiert als das Verhältnis der

Isolationswiderstände, gemessen zwischen 30 Sekunden und 1 Minute nach Anlegen der

Prüfspannung, zu den Werten, die im Zeitraum von 15 bis 30 Sekunden erfasst werden.

Stabilisieren sich die Leckströme bereits innerhalb einer Minute, wird DAR wegen seiner

Effizienz bevorzugt.

Die Dielektrische Entladungsprüfung (DD-Test) ist besonders geeignet zur Diagnose von

Mehrschichtisolationen. Sie bewertet innere Alterungserscheinungen, indem der

Entladestrom und der Kapazitätswert des Isoliermaterials eine Minute nach Abschluss der

Prüfung gemessen werden.

Durch die Kombination aus weitem Messbereich, umfassenden Diagnosefunktionen und

benutzerfreundlicher Bedienung wird der IR5050 zu einem unverzichtbaren Messgerät für

Fachleute, die effiziente und zuverlässige Isolationswiderstandsmessungen durchführen

wollen. Er steigert signifikant die Sicherheit und Zuverlässigkeit kritischer elektrischer

Anlagen, wie zum Beispiel Hochspannungskabel, und trägt zu einem stabilen Anlagenbetrieb

sowie präzisen Diagnoseergebnissen bei.

Wesentliche Merkmale des HIOKI IR5050:

• Messparameter:
  • Widerstandmessung
  • Spannung
  • Leckagenstrom
  • Kapazität (DD Funktion)
• Prüfpannungen:  250V bis 5000V
• Messbereich: bis 10 TOhm
• DC Messung bis 2000V

Lieferumfang: IR5050, Messleitung rot Länge 3m (L9895-01), Messleitung schwarz Länge 3m (L9850-02), Messleitung blau Länge 3m (L9850-03), Krokodilklemme in rot/schwarz/blau, Prüfset rot/schwarz, Hardschalenkoffer (C0212), Kommunikationspaket USB (DT4900-01) LR6-Alkalibatterie, Bedienungshandbuch

https://www.hioki.com/euro-en/products/insulation-testers/id_1266805

Zugehörige Produkte

- IR5051 Hochspannungs-Isolationstester

- IR5051-90 Hochspannungs-Isolationstester

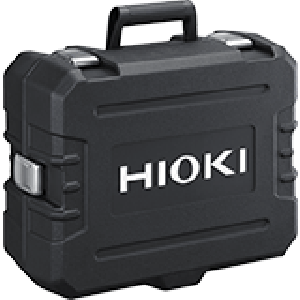

- C0212 Tragekoffer

- L9850-01 Rote Messleitung, 3 Meter

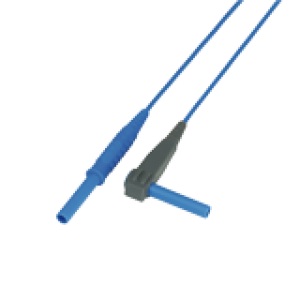

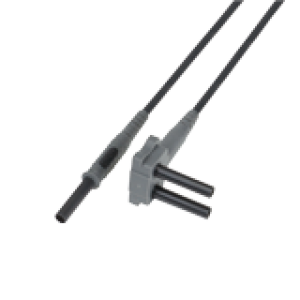

- L9850-02 Schwarze Messleitung, abgeschirmt, 3 Meter

- L9850-03 Blaue Messleitung, 3 Meter

- L9850-11 Rote Messleitung, 10 Meter

- L9850-12 Schwarze Messleitung, abgeschirmt, 10 Meter

- L9850-13 Blaue Messleitung, 10 Meter

- L9851-01 Roter Krokodilklemmen-Aufsatz

- L9851-02 Schwarzer Krokodilklemmen-Aufsatz

- L9851-03 Blauer Krokodilklemmen-Aufsatz

- L9852 Tastspitzen-Set (rot und schwarz)

- Z3210 Wireless Adapter

- DT4900-01 Kommunikationspaket (USB)

Lieferumfang: IR5050, Messleitung rot Länge 3m (L9895-01), Messleitung schwarz Länge 3m (L9850-02), Messleitung blau Länge 3m (L9850-03),Krokodilklemme in rot/schwarz/blau, Prüfset rot/schwarz, Hardschalenkoffer (C0212), Kommunikationspaket USB (DT4900-01) LR6-Alkalibatterie, Bedienungshandbuch
