HIOKI IR4053

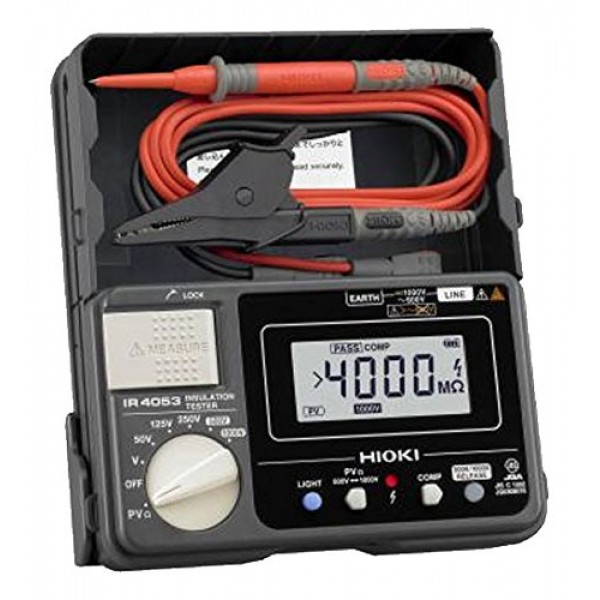

HIOKI IR4053 Digitaler Isolationstester

Isolationsmessungen an Photovoltaikanlagen werden häufig tagsüber im Rahmen von

Wartungs- und Servicearbeiten durchgeführt. Da PV-Strings bereits bei Lichteinfall

eine DC-Spannung erzeugen – selbst bei abgeschaltetem Wechselrichter – verweigern

herkömmliche Isolationstester oder Installationstester oft den Messstart, sobald eine

Fremdspannung erkannt wird.

Der HIOKI IR4053 verfügt deshalb über eine spezielle PVO-Funktion, mit der

Isolationsmessungen an PV-Strings auch bei anliegender DC-Spannung möglich sind.

Das Gerät erkennt die vorhandene Stringspannung automatisch und berücksichtigt

diese während der Messung. Der angezeigte Isolationswert basiert dabei ausschließlich

auf der angelegten Prüfspannung.

Vollwertiger Isolationstester für Niederspannungsanlagen

Neben der PV-Messfunktion ist der IR4053 ein vollwertiger batteriebetriebener

Isolationstester für Niederspannungsanlagen. Das Gerät eignet sich für klassische Isolations-

prüfungen an Verteilungen, Motoren, Kabeln und elektrischen Betriebsmitteln.

Der Tester bietet fünf Prüfspannungen von 50 V bis 1000 V und misst Isolationswiderstände

bis 4000 MO.

Zusätzlich stehen AC- und DC-Spannungsmessungen bis 600 V zur Verfügung. Bei der DC-

Spannungsmessung erkennt das Gerät vertauschte Polaritäten und zeigt diese eindeutig an.

Dadurch lassen sich Leerlaufspannung und korrekte Polung von PV-Strings vor

Inbetriebnahme oder Wartung zuverlässig überprüfen.

Schnelle PASS/FAIL-Bewertung

Für wiederkehrende Prüfungen verfügt der IR4053 über eine integrierte Comparator-Funktion.

Der gemessene Isolationswert wird automatisch mit einem zuvor definierten Grenzwert

verglichen und direkt als PASS oder FAIL angezeigt.

Die Grenzwerte können für jede Prüfspannung individuell eingestellt werden und bleiben auch

nach dem Ausschalten gespeichert. Zusätzlich unterstützt ein akustisches Signal die schnelle

Bewertung der Messergebnisse während der Prüfung.

Entwickelt für den täglichen Einsatz

Der IR4053 erfüllt die Sicherheitskategorie CAT III 600 V und wurde auf eine Fallhöhe von

einem Meter getestet. Das integrierte Hartschalen-Gehäuse bildet eine feste Einheit mit dem

Gerät und bietet Platz für Messleitungen sowie Zubehör. Die Messleitungen können auch

während des Transports am Gerät angeschlossen bleiben.

Das kontrastreiche Display sorgt für eine gute Ablesbarkeit unter unterschiedlichen

Lichtbedingungen. Eine integrierte Hintergrundbeleuchtung unterstützt Messarbeiten in

schlecht beleuchteten Verteilungen und Technikräumen.

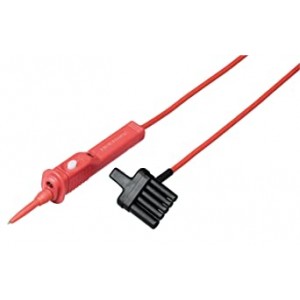

Optional ist die Messleitung L9788-10 erhältlich, die über eine integrierte LED-Beleuchtung

und eine Auslösetaste verfügt. Damit kann die Messung direkt an der Prüfspitze gestartet

werden – besonders praktisch, wenn beide Hände für die sichere Kontaktierung der Messpunkte

benötigt werden.

Der IR4053 unterstützt Isolationsprüfspannungen bis 1000 V und eignet sich damit für PV-Strings

sowie Niederspannungssysteme innerhalb dieses Spannungsbereichs. Für Photovoltaikanlagen

mit höheren Stringspannungen bis 2000 V bietet HIOKI den Hochspannungs-Isolationstester

IR5051 an.

Wesentliche Merkmale des HIOKI IR4053-10:

• Testspannung: 50V  -  1000V DC
• Widerstansmessung: 100 MOhm  -  4000 MOhm
• Genauigket: +/-2%rdg. +/-2dgt.
• Sichere und genaue Messung des PV-Isolationswiderstandes auch bei der Erzeugung von Solarstrom
• Eingebaute PV-Funktion, Anzeige der Messwerte in 4 Sekunden
• Fallsichere Konstruktion hält einem Fall aus 1 Meter Höhe auf Beton stand
• Komparator Funktion

• CAT III 600V



 Applikationen

• Isolationsprüfung von PV-Strings unter DC-Spannung

• Prüfung von Leerlaufspannung und Polarität von PV-Strings

• Prüfung von Niederspannungsinstallationen

• Wartung und Fehlersuche in elektrischen Anlagen

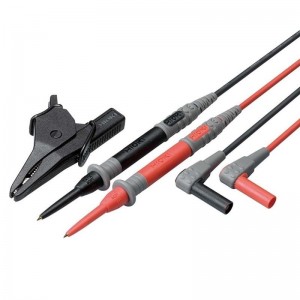

Lieferumfang: HIOKI IR4053-10, 1x Testkabel L9787, Schutzhülle, Tragegurt,

4x Batterien LR6, Bedienungshandbuch

Zugehörige Produkte:

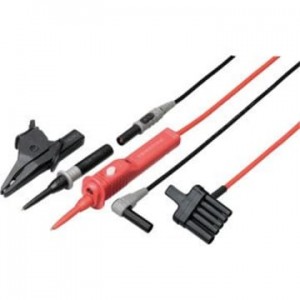

• L9788-10 Messleitung mit Auslösetaster

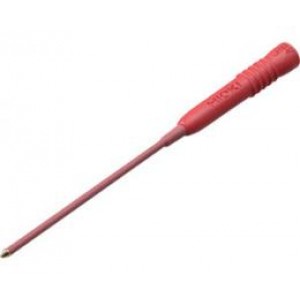

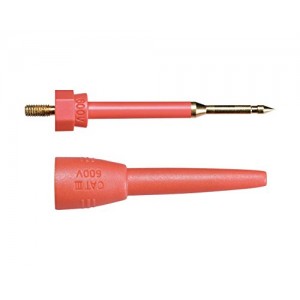

• L9788-92 Isolierter Verlängerungsstift

• IR5051-90 Hochspannungs-Isolationstester

• IR5051 Hochspannungs-Isolationstester

• IR4059 Digitaler Isolationstester

• IR4057-90 Digitaler Isolationstester

• IR4057-50 Digitaler Isolationstester

• IR4056 Digitaler Isolationstester

• IR5050 Hochspannungs-Isolationstester

• 3490 Analoger Isolationstester

• 9804-02 Magnetadapter

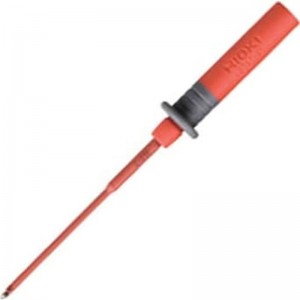

• L9787-91 Isolierter Verlängerungsstift
