HIOKI L9842-22

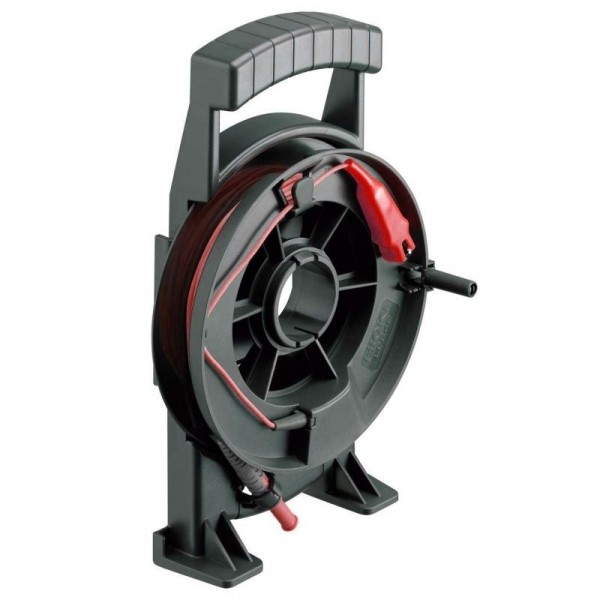

HIOKI L9842-22 Messleitung Kabelrolle

Die HIOKI L9842-22 ist eine 20 m lange rote Messleitung auf Kabelrolle und wird im

Erdungsmessaufbau typischerweise als Leitung zur Stromsonde eingesetzt. Die fest montierte

Krokodilklemme ist für den Anschluss an Hilfserdspieße ausgelegt und lässt sich bis zu 8 mm

öffnen. Zusätzlich ist auch eine mechanische Kombination mit dem Erdungsnetzmodul L9846

möglich.

Die Kabelrolle hat Abmessungen von etwa 28 × 18 × 5 cm (H × B × T) und ist damit flacher

ausgeführt als die Kabelrollen der L9845-Serie. Ein Ende der Leitung ist mit einem 4-mm-

Sicherheitsstecker für den Anschluss an das Messgerät versehen, das andere mit der

Krokodilklemme. Die einklappbare Kurbel erleichtert das Auf- und Abwickeln nach dem Einsatz.

Für den Transport sind Halterungen für Hilfserdspieße des Typs L9840 integriert, sodass Messleitung

und Spieße gemeinsam mitgeführt werden können. Mit einem Leitungswiderstand von rund 100 mO

pro Meter ist die L9842-22 für Erdungsmessungen geeignet, bei denen dieser Einfluss vernachlässigbar

bleibt. Für präzise niederohmige Messungen ist sie jedoch nicht vorgesehen.

Verschiedene Ausführungen:

L9845-52        50 m    rot                    Kabelrolle                   abnehmbar

L9845-33        25 m    blau                 Kabelrolle                   abnehmbar

L9845-31        25 m    gelb                 Kabelrolle                   abnehmbar

L9843-52        50 m    rot                    flaches Wickelbrett    fest montiert

L9843-51        50 m    gelb                 flaches Wickelbrett    fest montiert

L9842-22        20 m    rot                    Kabelrolle                  fest montiert

L9842-11        10 m    gelb                 Kabelrolle                  fest montiert

L9841               4 m    schwarz           ohne Wickelhilfe        fest montiert

Lieferumfang: L9842-22 Messleitung Kabelrolle
