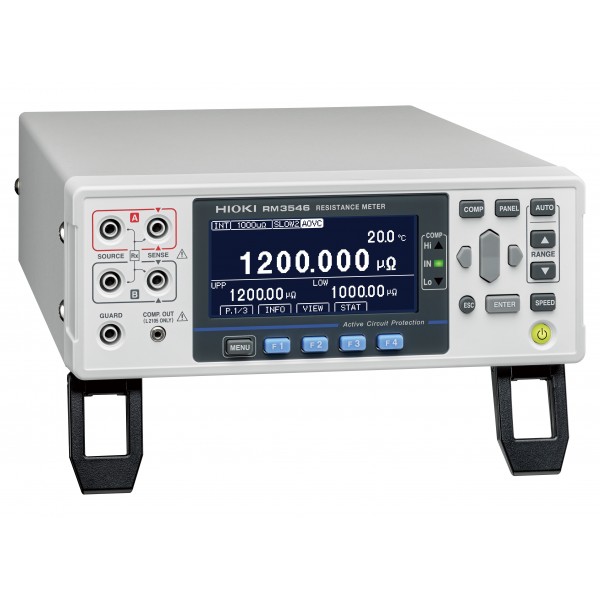

HIOKI RM3546 Widerstandsmessgerät

Der RM3546 ist ein DC-Widerstandsmessgerät mit besonderem Fokus auf die

Schweißwiderstandsprüfung, beispielsweise an Batteriezellen und Batteriemodulen. Selbst

Mikroohm-Messungen lassen sich kurz nach dem Schweißen stabil durchführen, solange die

Verbindung noch abkühlt. Die Messstabilität bleibt zudem bei langen Leitungswegen sowie

beim Einsatz von Scannern oder Relais erhalten, die den Gesamtwiderstand im Messpfad

erhöhen. Eine Active Circuit Protection bis DC 60 V ermöglicht darüber hinaus sichere

manuelle Widerstandsmessungen im Service an Batteriemodulen.

Der RM3546 verfügt über 13 Messbereiche von 1 mO bis 1000 MO bei einem maximalen

Messstrom von 1 A. Der kleinste 1-mO-Messbereich bietet die erforderliche Auflösung für die

präzise Bewertung kleinster Widerstandsänderungen an Schweißverbindungen, bei einer

Auflösung bis zu 1 nO und einer Grundgenauigkeit von ±0,045 % vom Messwert ±0,010 %

vom Endwert. Optionale interne Multiplexer-Karten ermöglichen automatisierte Mehrkanal-

Widerstandsmessungen, ohne dass ein externer Scanner oder zusätzliche Steuereinheiten

integriert werden müssen.

Messstabilität bei langen Leitungswegen

In automatisierten Prüfsystemen ist das Widerstandsmessgerät häufig in einem gewissen

Abstand zur Messstelle installiert. Gründe dafür können der Schaltschrankaufbau,

Platzverhältnisse oder eine räumliche Trennung zwischen Messgerät und Prüfling sein. In

der Praxis führen solche Installationsbedingungen häufig zu langen Leitungswegen und

zusätzlichen Reihenelementen in der gesamten Messstrecke.

Diese installationsbedingten Einflüsse erhöhen den Widerstand der Messstrecke und können

niederohmige Messungen beeinflussen. Mit einer Widerstandstoleranz der gesamten

Messstrecke von bis zu 9 Ohm gewährleistet der RM3546 auch unter solchen Bedingungen

stabile Mikroohm-Messungen. Dadurch wird die Abhängigkeit von Kabellängen und

Verdrahtungskonzepten reduziert und die Integration in automatisierte Prüfsysteme

vereinfacht.

Temperatureinflüsse nach dem Schweißen

Nach dem Schweißen verändert sich der elektrische Widerstand einer Verbindung

temperaturabhängig während der Abkühlphase, was die Bewertung von Messergebnissen

erschweren kann, selbst bei unveränderter Qualität der Schweißverbindung. In der Praxis

erfordert dies entweder eine vollständige Abkühlung vor der Messung oder die Einbeziehung

der Temperatur am Schweißpunkt in die Widerstandsbewertung, wofür eine zuverlässige und

reproduzierbare temperaturbezogene Information zum Messzeitpunkt erforderlich ist.

Zur Reduzierung solcher temperatureinflussbedingten Abweichungen nutzt der RM3546 eine

Advanced Temperature Compensation (ATC). Dabei werden Widerstandswerte anhand einer

extern bereitgestellten temperaturbezogenen Prozessinformation kompensiert. Der RM3546

verarbeitet hierfür ein analoges Eingangssignal im Bereich von 0 bis 2 V, wie es zur

Darstellung von Temperaturwerten aus geeigneten Infrarotthermometern oder

Prozesssensoren verwendet wird. ATC unterstützt so eine verbesserte Bewertung von

Messergebnissen auch bereits kurz nach dem Schweißvorgang.

Messintegrität und Systemintegration

Um Offseteffekte bei niederohmigen Messungen zu reduzieren, ist der RM3546 mit einer

Advanced Offset Voltage Compensation (A-OVC) ausgestattet. Durch Stromumkehr und

Mittelwertbildung werden thermoelektrische Spannungen sowie interne Offsetspannungen

unterdrückt. Zusätzlich werden widerstandsbasierte Temperaturänderungen des Prüflings

ausgewertet und unzureichende Kontaktierungen erkannt, um Messabweichungen infolge

thermischer Effekte oder schlechter elektrischer Verbindungen zu reduzieren.

Für die Integration in automatisierte Prüfsysteme und Datenerfassungsumgebungen stellt

der RM3546 LAN-, USB- und RS-232C-Schnittstellen zur Kommunikation mit PCs und

Steuerungen bereit. Ergänzend steht eine EXT-I/O-Schnittstelle für externe Trigger- sowie

Gut/Schlecht-Signale zur Verfügung. Ein analoger D/A-Ausgang (0 V bis 1,5 V DC)

ermöglicht Überwachungs- oder Rückführungsaufgaben. Während der Systemeinrichtung

und Inbetriebnahme unterstützt die Command-Monitor-Funktion durch die Anzeige von

Kommunikationsbefehlen und -antworten direkt am Gerät und trägt so zur Reduzierung des

Integrationsaufwands bei.

Erweiterbare Multiplexer-Konfiguration

Im RM3546 können bis zu zwei optionale Z3003-Multiplexerkarten installiert werden, die

jeweils 10 Messkanäle im Vierleitermessverfahren bereitstellen. Mit zwei eingesetzten Karten

lassen sich bis zu 20 Kanäle automatisch nacheinander messen, sodass mehrere Prüflinge

ohne manuelles Umstecken bewertet werden können. Die Installation erfordert lediglich

einen Kreuzschlitzschraubendreher und dauert etwa zwei Minuten.

Für Anwendungen mit höherem Kanalbedarf kann der RM3546 alternativ mit dem HIOKI

Multiplexer-System SW1002 kombiniert werden, das bis zu 132 Kanäle im

Vierleitermessverfahren unterstützt.

Messungen an Batteriekontakten im Service

Bei Servicearbeiten werden Widerstandsmessungen an Batteriekontakten und elektrischen

Übergängen in der Regel manuell mit konventionellen Messleitungen durchgeführt. Dabei

kann es vorkommen, dass eine Messspitze ein Busbar mit anliegendem Spannungspotenzial

berührt, während die andere versehentlich Kontakt zu Gehäuse oder Masse bekommt. Ohne

eine entsprechende Schutzfunktion kann dies zu einer Beschädigung des

Widerstandsmessgeräts führen.

Aus diesem Grund verfügt das RM3546 über eine Active Circuit Protection (ACP) bis DC 60

V. Diese Funktion schützt das Messgerät vor unbeabsichtigt anliegenden Spannungen am

Messeingang und erleichtert den sicheren Einsatz in Serviceumgebungen. Auch wenn die

Active Circuit Protection in erster Linie für Serviceanwendungen relevant ist, bietet sie

zusätzlich eine Absicherung bei Inbetriebnahme-, Einricht- oder Wartungsarbeiten in

Produktionsumgebungen.

Wesentliche Merkmale des RM3546:

• Messbereiche: 1 mO bis 1000 MO (13 Messbereiche)

• Active Circuit Protection: DC 60 V

• Path-Resistance-Toleranz: bis 9 O (PR-Modus, 500 mA)

• Maximaler Messstrom: 1 A DC

• Multiplexer-Option mit Z3003 für bis zu 20 Messkanäle (4-Leiter-Messung)



Applikationen

- Automatisierte Schweißwiderstandsprüfung an Batteriezelllaschen

- Schweißwiderstandsprüfung von Busbars in Batteriemodulen

- Manuelle Widerstandsmessung an Verbindungen von Batteriemodulen

- Automatisierte Mehrpunkt-Widerstandsmessung mit Multiplexer-Option Z3003

Lieferumfang: RM3546 Widerstandsmessgerät, Netzkabel, Temperatursensor Z2001,

EXT I/O-Stecker (männlich), EXT I/O-Abdeckung, Kurzanleitung, Sicherheitshinweise,

Bedienungsanleitung
