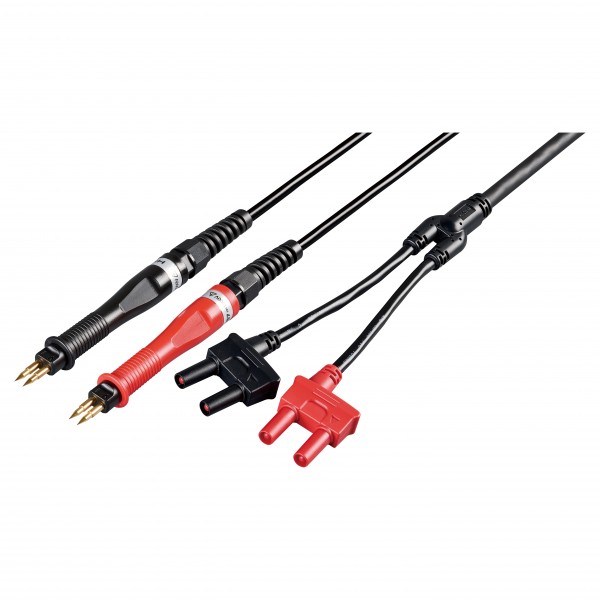

HIOKI L2141 Messleitungen
Die Messleitungen L2141 sind für präzise 4-Leiter-Widerstandsmessungen mit dem
tragbaren Widerstandsmessgerät HIOKI RM3548-50 ausgelegt und gewährleisten stabile
Kontaktbedingungen für reproduzierbare Messergebnisse. Beide Leitungen verfügen über
abgerundete, federnd gelagerte Pogo-Pinspitzen, die einen stabilen und wiederholgenauen
Kontakt auf metallischen Oberflächen ermöglichen, ohne diese zu beschädigen. Damit ist
die L2141 besonders geeignet für Widerstandsprüfungen an sauberen oder bearbeiteten
Metallflächen, beispielsweise bei Bonding- und Potentialausgleichsprüfungen, bei Wartung
von Flugzeugen und Fahrzeugen oder bei der Prüfung leitfähiger Baugruppen.
Die Messleitungen sind für 4-Leiter-Messungen ausgelegt und verfügen über getrennte
SOURCE- und SENSE-Leitungen, um den Einfluss des Leitungswiderstands zu minimieren
und reproduzierbare Messergebnisse im Niederohmbereich zu gewährleisten. Die
vergoldeten Pogo-Pinspitzen (Ø 3,55 mm) bieten eine hervorragende Leitfähigkeit und hohe
mechanische Beständigkeit auch bei häufigem Gebrauch. Jede Spitze übt bei einem
Federweg von 4 mm eine Anpresskraft von etwa 1,2 kg aus und sorgt so für einen
zuverlässigen elektrischen Kontakt auf ebenen Oberflächen.
Der parallel geführte Kabelabschnitt erleichtert die Handhabung und reduziert
Kabelüberschneidungen, während der geteilte Spitzenabschnitt eine flexible Positionierung
der Prüfpunkte ermöglicht. Mit einer Gesamtlänge von 3,0 m bietet die L2141 ausreichend
Reichweite sowohl für den Einsatz am Prüfstand als auch im Feld.
Die L2141 eignet sich für Gleichstrom-Widerstandsmessungen auf unbeschichteten und
empfindlichen Metalloberflächen. Für Messungen durch Beschichtungen oder Oxidschichten
werden die L2142 Messleitungen mit spitzen Pogo-Pinspitzen empfohlen. Obwohl
ursprünglich für den HIOKI RM3548-50 entwickelt, ist die L2141 auch mit dem RM3548
sowie mit anderen DC-4-Leiter-Widerstandsmessgeräten mit kompatiblen Anschlüssen
verwendbar.
Wesentliche Merkmale der L2141:
- Typ: 4-Leiter-Messleitungen (rot / schwarz)
- Messart: Gleichstrom-Widerstand
- Spitzenart: Abgerundete, vergoldete, federnd gelagerte Pogo-Pinspitzen (Ø 3,55
mm)
- Anpresskraft: ca. 1,2 kg bei 4 mm Federweg
- Kabellänge: 3,0 m (gesamt, Abzweig nach 1,0 m; jede Leitung 2,0 m)
- Aufbau: 4-Leiter-Ausführung (teilweise parallel geführter Kabelabschnitt)
- Kompatible Messgeräte: HIOKI RM3548-50, RM3548 sowie andere DC-4-Leiter-
Widerstandsmessgeräte
Lieferumfang: L2141 Pogo-Pin-Messleitungen (rot und schwarz)
