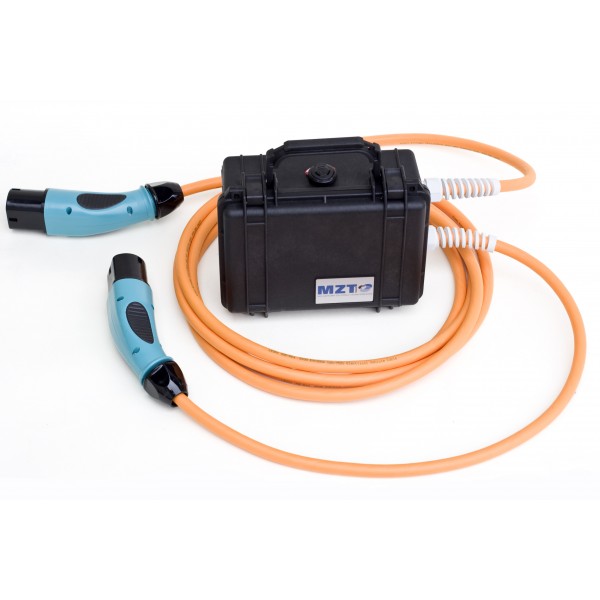

Das Prüfgerät ist für die Überprüfung des Funktionsverhaltens von Ladesäulen für Elektrofahrzeugen mit Anschlussbuchse Typ 2 (Mode 3 Laden) bestimmt.
Hierzu wird das Prüfgerät zwischen Ladesäule und Elektrofahrzeug geschaltet, um die Kommunikation zwischen den beiden Teilnehmern zu protokollieren.
Für den Fall, dass der Ladevorgang nicht startet, kann die Fehlerquelle (Ladesäule oder Elektrofahrzeug) schnell geortet werden.
Der Einsatzbereich umfasst Entwicklung und Service.
Nutzen:
Vollständige Diagnose von E-Ladestation und E-Fahrzeuge mit nur einem Prüfgerät:
- Fahrzeugzustände
- Kabelzustände
- Fehlerzustände
- Auswertung PWM-Signal
- Phasen und Drehfeld
- Batteriezustand
Zur Dianose einer Ladesäule kann ein Elektrofahrzeug simuliert werden.
Anzeige der Kommunikation zwischen Ladesäule und Elektrofahrzeug in Echtzeit.
Signalisierung der Zustände durch leicht verständliche Symbole.
Einfache Bedienung und Diagnose
Batteriebetriebenes kompaktes Gerät, daher auch für den Außeneinsatz geeignet
Merkmale:
Anschlussmöglichkeit für Elektrofahrzeuge: OEM-Stecker Typ II
Kompaktes Koffergehäuse, ideal für Serviceeinsätze
Großes Display mit zuschaltbarer Hinterleuchtung
Sprache der Bedienerführung einstellbar.
Spannungsversorgung über 9 V-Blockbatterien / Akkus oder Netzteil
USB-Datenschnittstelle:
- für Firmwareupdates
- zur Übertragung der Diagnoseergebnisse an einen angeschlossenen PC
| Hersteller | MZT |
|---|
